Texas Instruments TCA9803总线缓冲器/中继器

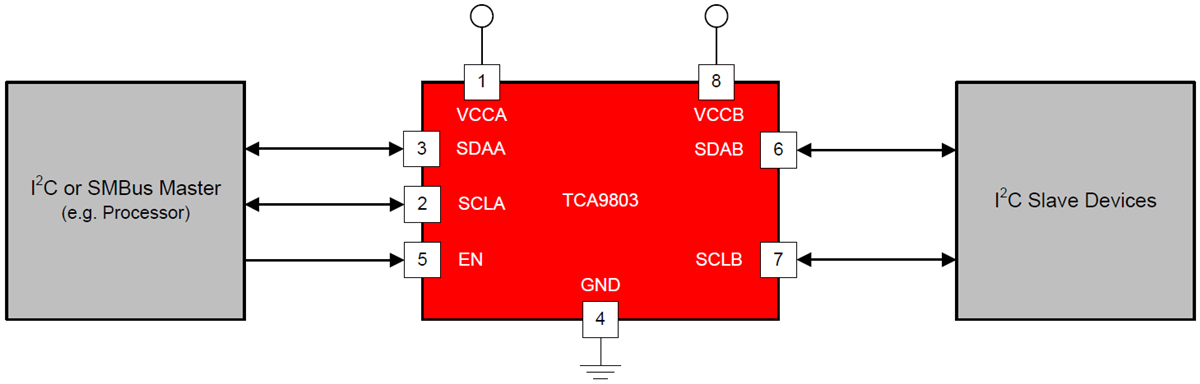

Texas Instruments TCA9803总线缓冲器/中继器是一款双通道双向缓冲器，旨在用于I²C总线和SMBus/PMBus系统。该器件在低电压（低至0.8V）和较高电压（1.65V至3.6V）之间提供双向电平转换。TCA9803在器件的B侧具有内部电流源。该功能允许去除B侧的外部上拉电阻器。电流源还提供经过改进的上升时间和超低功耗。TCA9803能够提供真正的缓冲（而不是通过FET解决方案），无需使用静态电压偏移或增量偏移。这表明TCA9803的A和B两侧的V_OL均非常低。该特性有助于消除由于固定V_IL阈值导致的通信问题。TCA9803的另一个关键特性是没有电源排序要求或电源依赖。V_CCA可以大于、小于或等于V_CCB。该附加特性使系统设计人员能够灵活地使用TCA9803。
