Texas Instruments TCAL6416 I²C总线/SMBus I/O扩展器

Texas Instruments TCAL6416 I2C总线/SMBus I/O扩展器支持两线双向I2C总线（或SMBus）协议通用并行输入/输出 (I/O) 扩展解决方案。TCAL6416在I2C总线侧的电源电压 (VCCI) 为1.08V至3.6V，在P端口侧的电源电压 (VCCP) 范围为1.08V至3.6V。

TI TCAL6416 I2C总线/SMBus I/O扩展器具有100kHz (标准模式)、400kHz (快速模式) 和1MHz (快速模式+) I2C时钟频率。当开关、传感器、按钮、LED、风扇等需要额外I/O时，该器件提供了一种简单的解决方案。

TCAL6416具有敏捷I/O端口，还包括旨在提高I/O在速度、功耗和EMI方面性能的额外性能。这些其他特性包括可编程输出驱动强度、可编程上拉/下拉电阻、可闭锁输入、可屏蔽中断、中断状态寄存器以及可编程开漏或推挽输出。

特性

  • 工作电源电压范围：1.08 V至3.6 V
  • 支持1.2V、1.8V、2.5V和3.3V I2C总线和P端口之间的双向电压电平转换和GPIO扩展
  • 1.8V时具有1µA（典型值）的低待机电流消耗
  • 1MHz快速模式+ I2C总线
  • 硬件地址引脚允许两个设备在同一根I2C、SMBus总线上。
  • 低电平有效复位输入 (RESET)
  • 低电平有效的开漏中断输出 (INT)
  • 输入或输出配置寄存器
  • 极性反转寄存器
  • 可配置I/O驱动强度寄存器
  • 上拉和下拉电阻器配置寄存器
  • 内部上电复位
  • SCL/SDA输入端静噪滤波
  • 锁存输出带大电流驱动最大能力，用以直接驱动LED
  • 闭锁性能超过100mA，符合JESD 78 II类标准
  • 静电放电保护超出JESD 22标准
    • 4000V人体模型 (A114-A)
    • 1000V充电器件模型 (C101)

应用

  • 服务器
  • 路由器（电信交换设备）
  • 个人电脑
  • 个人电子设备
  • 工业自动化
  • 游戏机
  • 处理器GPIO有限的产品

简化示意图

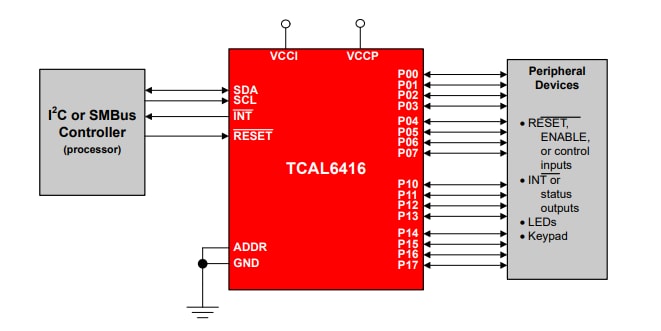

原理图 - Texas Instruments TCAL6416 I²C总线/SMBus I/O扩展器

典型应用原理图

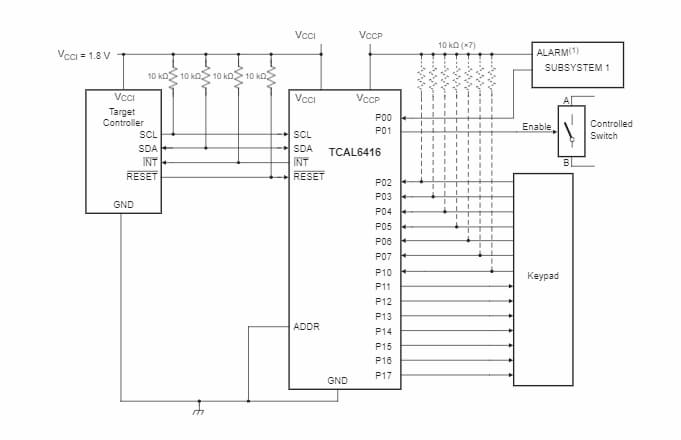

应用电路图 - Texas Instruments TCAL6416 I²C总线/SMBus I/O扩展器
发布日期: 2022-12-21 | 更新日期: 2022-12-27
