Texas Instruments TCAL9539/TCAL9539-Q1 I2C-Bus/SMBus I/O扩展器

Texas Instrument TCAL9539/TCAL9539-Q1I2C-Bus/SMBus I/O扩展器可为双线双向I2C总线（或SMBus）协议提供通用并行输入/输出（I/O）扩展。该器件专为1.08V至3.6VCC 操作而设计。该器件支持100kHz（标准模式）、400kHz（快速模式）和1MHz（快速模式加）I2C时钟频率。TCAL9539/TCAL9539-Q1等I/O扩展器在需要为传感器、开关、按钮、LED、风扇等添加I/O时提供了一种简单的解决方案。

TCAL9539/TCAL9539-Q1具有敏捷I/O端口，包括旨在提高I/O性能的附加功能，包括功耗、速度和EMI。其他功能包括可编程上拉和下拉电阻器、可编程输出驱动力、可锁定输入、中断状态寄存器、可屏蔽中断和可编程开漏或推挽输出。Texas Instruments TCAL9539-Q1器件已通过AEC-Q100认证，适用于汽车应用。

特性

  • 工作电源电压范围为1.08V至3.6V
  • 待机电流消耗低，典型值为1.8mV时为1µA
  • 1MHz快速模式加I2C总线
  • 硬件地址引脚允许在同一I2C、SMBus总线上连接两台设备
  • 低电平有效重置输入（重置）
  • 开路漏极低中断输出（INT）
  • 输入或输出配置寄存器
  • 极性反转寄存器
  • 可配置的I/O驱动强度寄存器
  • 上拉和下拉电阻器配置寄存器
  • 内部开机重置
  • SCL或SDA输入端的噪声滤波器
  • 具有高电流驱动力，最大能力可直接驱动LED的锁存输出
  • 锁存性能超过100 MA，符合JESD 78 II级别标准
  • ESD保护超过JESD 22
    • 2000V人体模型（A114-A）
    • 1000V带电设备模型（C101）

应用

  • 服务器
  • 路由器（电信交换设备）
  • 个人电脑
  • 个人电子设备
  • 工业自动化
  • 游戏机
  • 具有GPIO限制的处理器产品

数据表

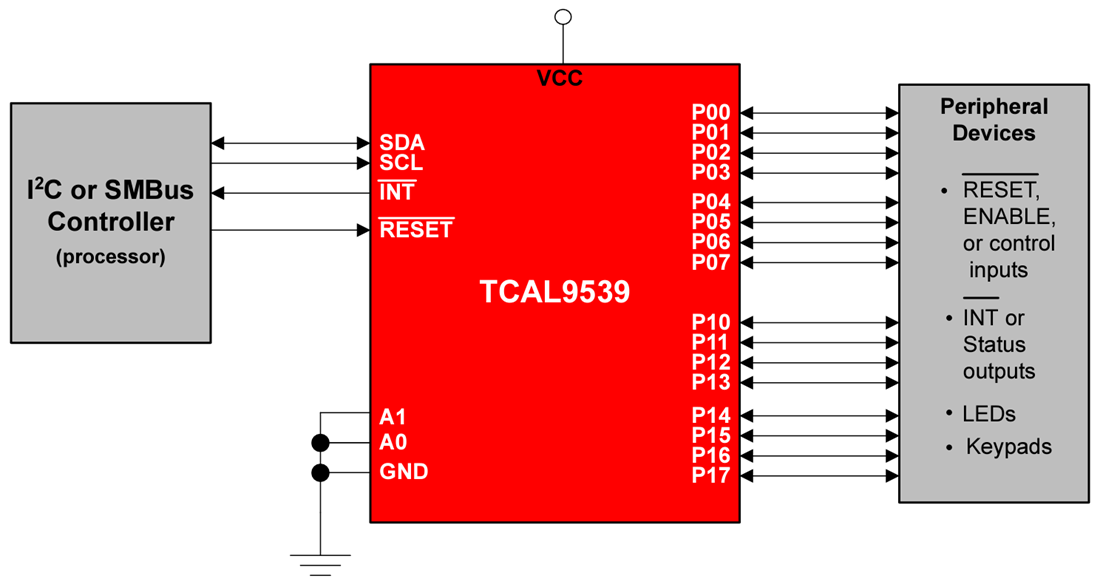

简化原理图

原理图 - Texas Instruments TCAL9539/TCAL9539-Q1 I2C-Bus/SMBus I/O扩展器
发布日期: 2024-01-17 | 更新日期: 2025-08-07
