Texas Instruments TCAN1046V-Q1/TCAN1048V-Q1汽车收发器

Texas Instruments TCAN1046V-Q1和TCAN1048V-Q1汽车高速双CAN收发器符合ISO 11898-2:2016高速CAN规范的物理层要求。TCAN1046V-Q1和TCAN1048V-Q1收发器支持传统CAN和CAN FD网络，最高可达5Mbps。TCAN1046V-Q1和TCAN1048V-Q1包括通过VIO 端子进行的内部逻辑电平转换，可将收发器IO直接连接到1.8V、2.5V、3.3V或5V逻辑IO。

双CAN通道通过待机引脚支持独立模式控制。这可支持每个收发器进入低功耗待机模式，而不会影响其他CAN通道的状态。在待机模式下，TCAN1046V-Q1和TCAN1048V-Q1支持通过ISO 11898-2:2016定义的唤醒模式（WUP）进行远程唤醒。

TCAN1046V-Q1和TCAN1048V-Q1收发器还具有诸多保护和诊断功能，包括热关断 (TSD)、TXD显性超时 (DTO)、电源欠压检测和高达±58 V总线故障保护。

Texas Instruments TCAN1046V-Q1和TCAN1048V-Q1器件通过了AEC-Q100汽车应用认证。

特性

  • 符合汽车应用类AEC-Q100标准
    • 温度等级1级：-40°C至+125°C TA
  • 两个高速CAN收发器，带独立模式控制
  • 符合ISO 11898-2：2016和ISO 11898-5：2007物理层标准的要求
  • 工作模式
    • 正常模式
    • 低功耗待机模式，支持远程唤醒请求
  • 支持传统CAN和CAN FD，高达8Mbps
    • 短暂且对称的传播延迟和快速环路时间，用于增强时序裕度
    • 在高负载CAN网络中实现更快的数据速率
  • IO电压范围：1.7V至5.5V
    • 支持1.8V、2.5V、3.3V和5.0V应用
  • 未上电时的优化行为
    • 总线和逻辑引脚为高阻抗（工作总线或应用上无负载）
    • 支持热插拔：总线和RXD输出上电/断电无毛刺脉冲运行
  • 保护特性
    • 总线故障保护：±58V
    • 欠压保护
    • TXD显性超时 (DTO)
  • 数据速率低至9.2kbps
    • 热关断保护 (TSD)
  • 结温范围：–40°C至+150°C
  • 接收器共模输入电压：±12V
  • 提供SOIC（14）和无引线VSON（14）封装（4.5mmx3.0mm），具有改进的自动光学检测（AOI）功能

应用

  • 汽车和运输
    • 车身控制模块
    • 汽车网关
    • 高级辅助驾驶系统 (ADAS)
    • 信息娱乐

功能图

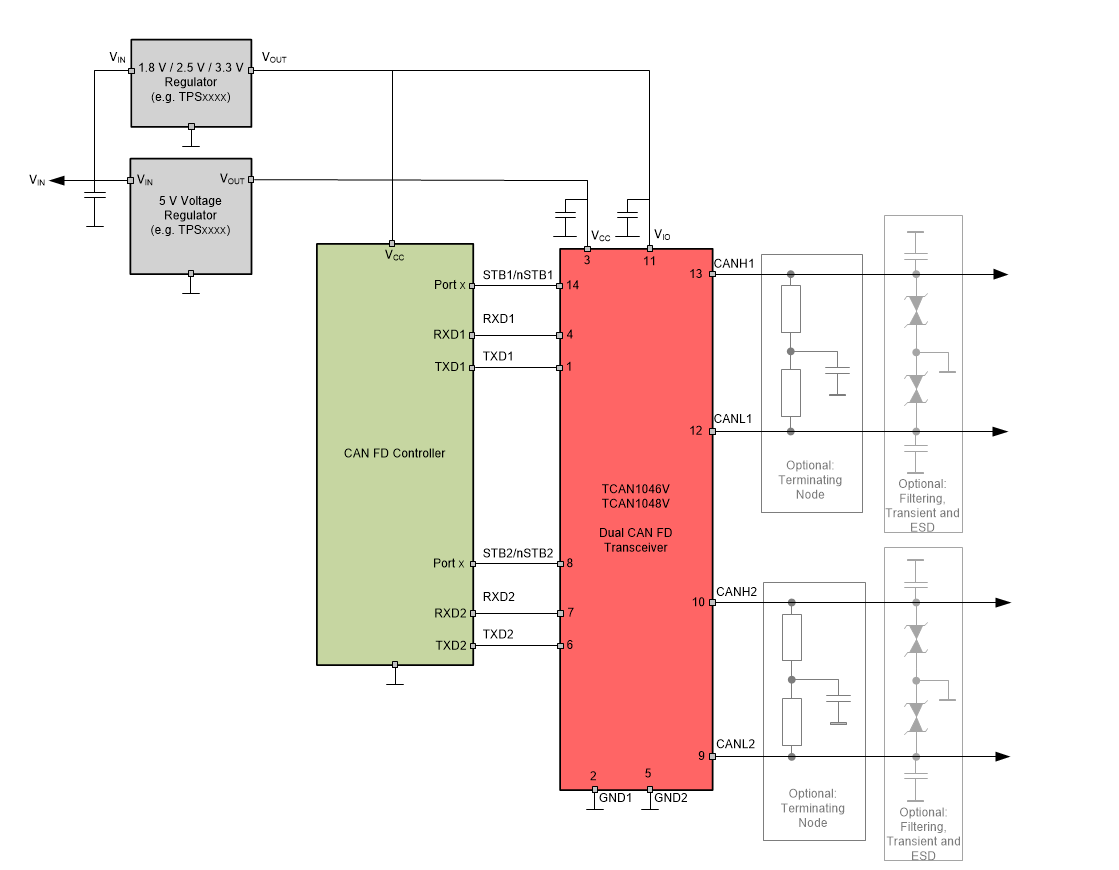

框图 - Texas Instruments TCAN1046V-Q1/TCAN1048V-Q1汽车收发器

相关产品

Texas Instruments TCAN1046ADEVM评估模块

一款评估模块 (EVM)，用于测试采用D封装的TCAN1046A和TCAN1046AV的性能。

Learn More关于Texas Instruments TCAN1046ADEVM评估模块 View Products与Texas Instruments TCAN1046ADEVM评估模块相关
发布日期: 2020-01-21 | 更新日期: 2025-03-06
