Texas Instruments TCAN114x-Q1高速CAN FD收发器
Texas Instruments TCAN114x-Q1高速CAN FD收发器支持高达5Mbps数据速率。这些器件通过串行外设接口 (SPI) 进行配置，可以访问全部功能。TCAN114x-Q1通过向VIO引脚施加适当的电压来支持1.8V至5V标称处理器IO电压，从而支持使用低功耗处理器。
TCAN1145-Q1和TCAN1146-Q1收发器支持选择性唤醒（能够根据WUF识别唤醒）。借助该特性，系统能够实现部分网络，并在工作状态下以较少节点运行，而其余节点则处于低功耗休眠模式。该收发器和选择性唤醒功能符合ISO 11898-2:2016标准的规范。TCAN1144-Q1和TCAN1146-Q1是支持看门狗和高级总线诊断的全功能器件。为便于调试，高级总线故障诊断和通信功能可用于确定具体的总线故障。
Texas Instruments TCAN114x-Q1是一系列增强型高速CAN FD收发器，与寄存器兼容，使系统设计人员能够在不改变硬件、稍微改变软件的情况下灵活实现所需的功能。TCAN1144-Q1和TCAN1146-Q1抑制 (INH) 引脚可用于启用节点电源，或在发生看门狗错误时配置为Limp Home引脚。
特性
- 符合汽车应用类AEC-Q100标准（一级）
- 满足ISO 11898-2:2016的要求
- TCAN1145-Q1和TCAN1146-Q1支持选择性唤醒/部分网络，同时发送/接收无错误的Classic CAN或CAN FD数据
- CAN FD通信速率高达5Mbps
- 功能安全质量管理（TCAN1144-Q1和TCAN1146-Q1）
- 可提供文档，协助功能安全系统设计
- 支持功能安全 (TCAN1145-Q1)
- 可提供文档，协助功能安全系统设计
- TCAN114x-Q1支持1.8V至5V标称处理器IO电压
- 宽工作范围
- ±58V总线故障保护
- ±12V共模
- TCAN1144-Q1和TCAN1146-Q1支持
- 看门狗（超时、窗口和Q&A）
- 高级总线故障诊断和报告
- 可编程INH/LIMP引脚
- 14引脚SOIC、VSON和SOT23封装
- VSON封装，具有改进的自动光学检查 (AOI) 功能
应用
- 车身电子产品和照明
- 汽车信息娱乐和仪表板
- 混合动力、电动和动力总成系统
- 工业运输

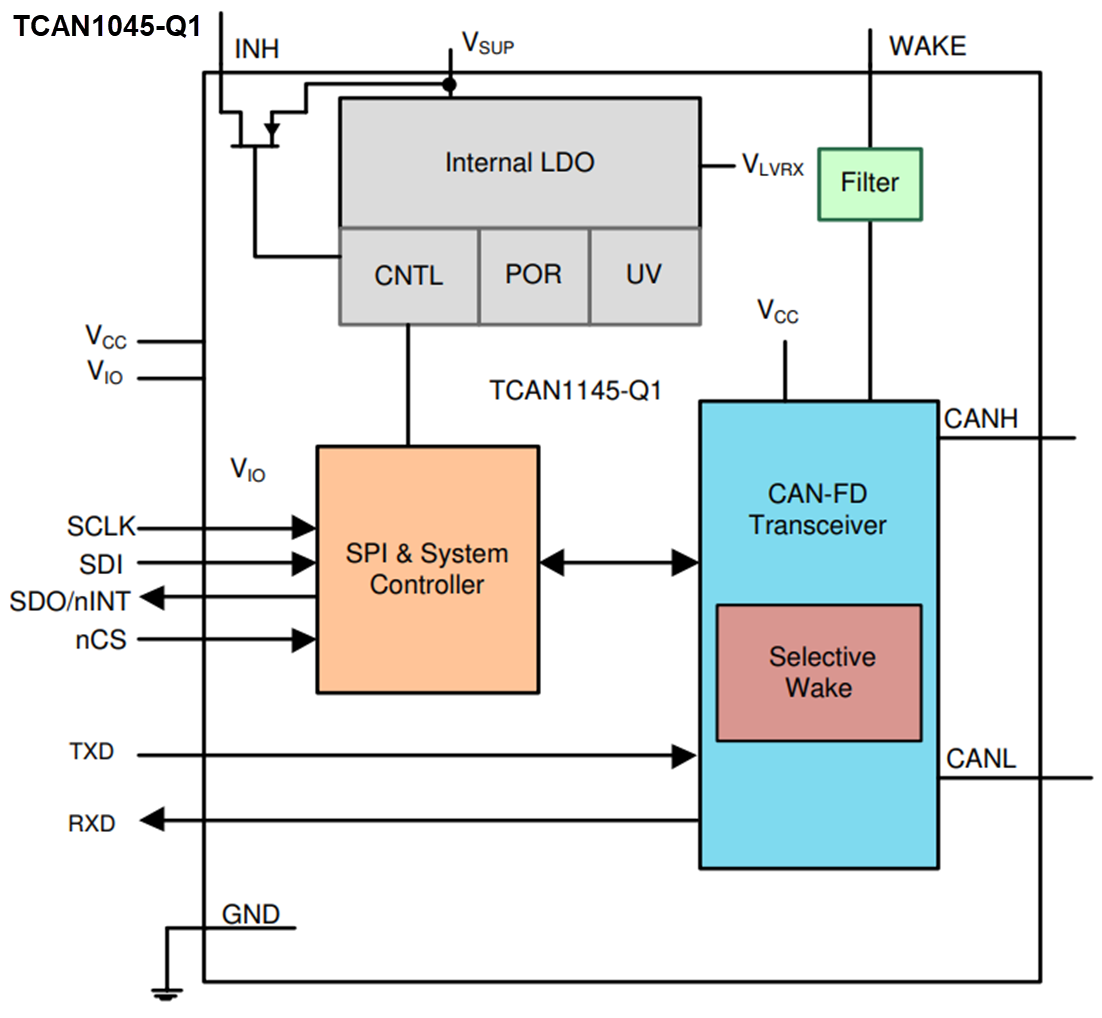

功能框图
相关开发工具
Texas Instruments TCAN1145EVM CAN收发器评估模块
用于评估具有部分网络功能的TLIN114x系列增强型CAN FD收发器。
发布日期: 2021-01-20
| 更新日期: 2022-03-11
