Texas Instruments TCAN4550EVM控制器评估模块 (EVM)
Texas Instruments TCAN4550EVM控制器评估模块 (EVM) 支持用户评估具有集成CAN收发器器件的TCAN4550 CAN FD控制器。任何I/O电压为3.3V或5V的MCU或SPI控制器均可通过标准接口接头连接到评估模块。评估模块具有极性保护和EMC滤波电源电压，可在6V至24V的外部电压下工作。双通道LDO可创建用于为LED和支持IC供电的5V通用电压轨，以及可设置为5V或3.3V以匹配MCU信号电平要求的可变VIO电压轨。VIO或5V电压轨还可用于为连接的MCU提供电源电压，以评估睡眠模式和唤醒事件。
特性
- 具有集成CAN收发器的CAN FD控制器
- 采用电池电压输入VBAT（6V至24V）
- 极性保护和EMC滤波电源电压
- 双通道LDO
- 可选的VIO（5V或3.3V）电源轨
- 通用5V电源轨
- 错误监控和电流检测特性
- CAN总线接头和行业标准DB-9连接器
- TVS二极管衬垫（未装配）
- CAN总线瞬态信号注入/监控接头
- 带有断开接头的CAN总线终端
- 共模扼流圈（默认情况下通过0Ω电阻旁路）
- LED状态指示灯
- MCU接口接头（SPI、GPIO、VIO和5V）
- 复位按钮开关
- 配置DIP开关，支持多用途引脚
- 晶体振荡器 (40MHz)
- 外部时钟输入和输出SMA连接器
- 高电压抑制和唤醒信号接头
- 唤醒按钮开关

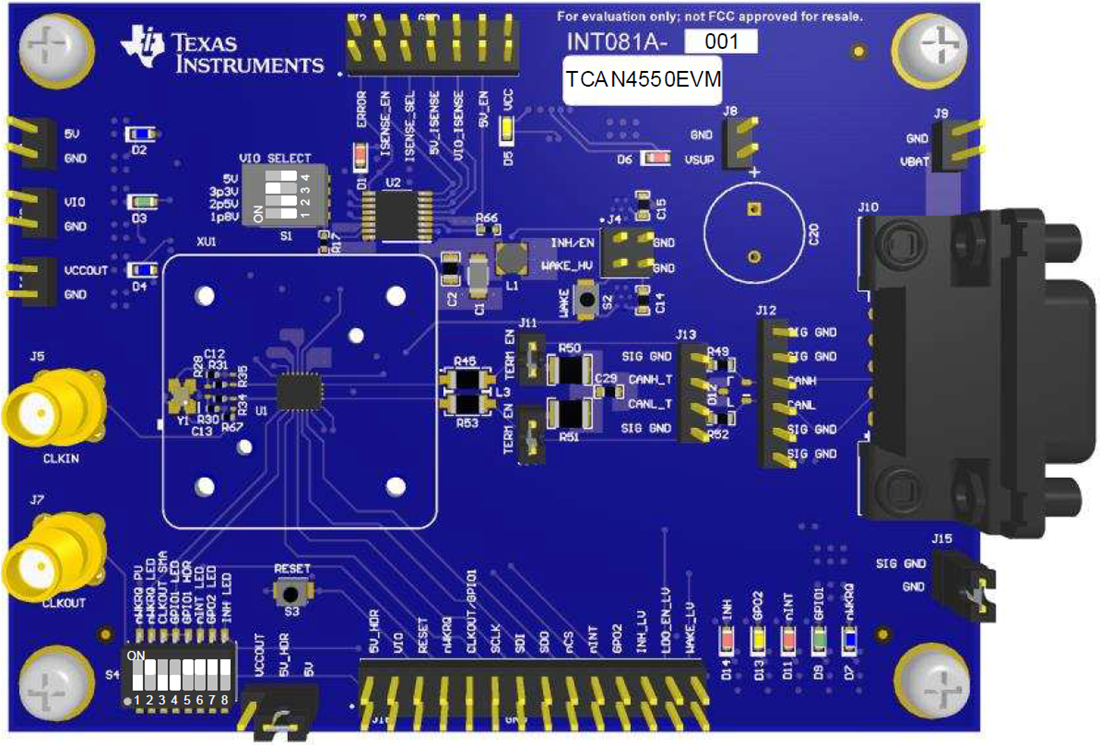

板布局
相关产品
Texas Instruments TCAN4550/TCAN4550-Q1 CAN FD控制器
集成CAN FD收发器，支持高达5Mbps的数据速率，SPI时钟速度高达18MHz。
