Texas Instruments TDP142Q1-EVM评估模块
Texas Instruments TDP142Q1-EVM评估模块用于测试TDP142-Q1信号调理功能的性能。TDP142-Q1是一款线性DisplayPort™ 1.4转接驱动器，最高可达8.1Gbps (HBR3)。
TI TDP142Q1-EVM评估模块提供I2C和GPIO控制，对转接驱动器的均衡进行配置。可以利用TDP142Q1-EVM上的DisplayPort连接器测试信号完整性。
特性
- DisplayPort 1.4高达8.1 Gbps (HBR3)
- 超低功耗架构
- 线性转接驱动器，在4.05GHz均衡时高达12dB
- 对DisplayPort链路协商透明
- 可通过GPIO或I2C进行配置
- 支持DisplayPort双模标准版本1.1（AC耦合HDMI）
应用
- 汽车音响主机
- 后座娱乐系统
- 汽车信息娱乐和仪表板
- 有效连接线
套件内容
- TDP142-Q1设备
- 标准DP1.4连接器（输出插座）
- 标准DP1.4连接器（输入插座）
- DC电源稳压器
- I2C编程接口，用于外部I2C主机控制器
- 标准5V圆柱形插孔插座
- 用于配置TDP142-Q1各种特性的插头

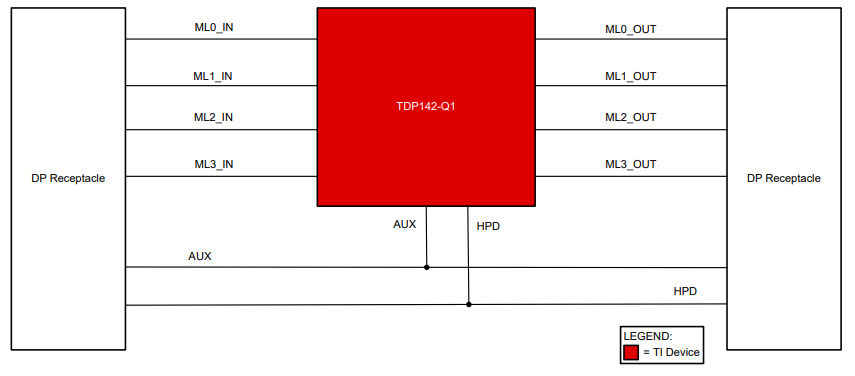

框图
布局
