Texas Instruments THS4567全差分放大器
Texas Instruments THS4567全差分放大器是一款新型全差分放大器 (FDA)，包括独立输入共模 (VICM) 和输出共模 (VOCM) 控制。标准FDA仅具有输出共模控制。THS4567是一款最小稳定增益为10V/V的去补偿放大器。THS4567在单个集成级中用作全差分跨阻抗放大器 (TIA) 和模数转换器 (ADC) 驱动器。
VICM环路从放大器的输入和输出摆幅合规性范围内解耦光电二极管 (PD) 上的反向偏置，从而支持设计人员尽可能提高PD反向偏置并尽可能降低PD电容。VICM环路可以禁用，从而支持Texas Instruments THS4567作为标准FDA运行。VOCM环路设置差分输出共模电压，通常设置为等于后续的ADC级共模参考电压。
特性
- 增益带宽积 (GBWP)：220MHz
- 压摆率：500V/µs
- 带宽：42MHz (G = 10V/V)
- 电压噪声：2nV/√Hz
- 电源电流 (IQ)：2mA
- IQ：28µA（关断）
- 轨至轨输出 (RRO)
- 高阻抗CMOS输入
- 独立输入和输出共模控制
- 禁用输入共模环路，用作标准全差分放大器 (FDA)
- 单电源电压范围：3.3V至5.5V
- 分离式电源电压范围：±1.65V至±2.75V
- 工作温度范围：-40°C至+125°C
应用
- 绝对光学编码器
- 交流驱动位置反馈
- 线性电机位置传感器
- 临床脉搏血氧仪
- 光学相干断层扫描

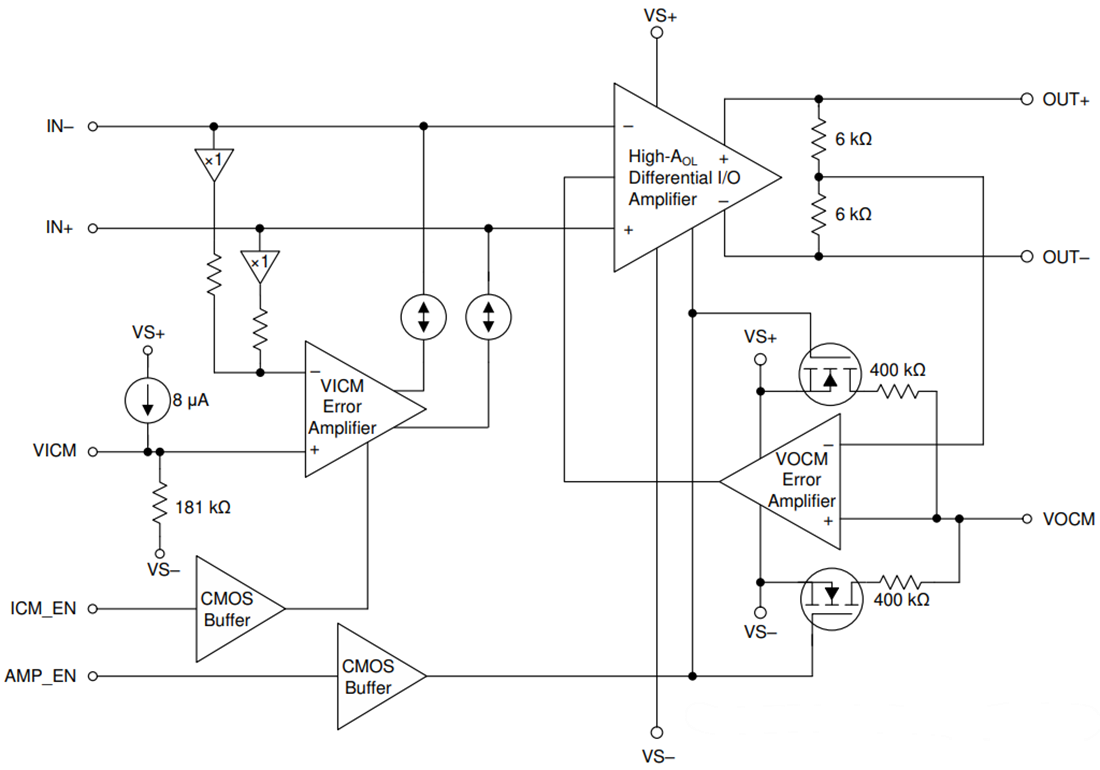

功能框图
相关开发工具
Texas Instruments RUN-FDA-4567-EVM放大器评估模块 (EVM)
设计用于轻松快速地演示放大器的功能和广泛用途。
