Texas Instruments THS6222差分线路驱动器放大器
Texas Instruments THS6222差分线路驱动器放大器采用Texas Instruments专有的高速硅锗（SiGe）工艺制造的电流反馈架构。该器件设计用于宽带、高速、电力线通信（HPLC）线路驱动器应用，在驱动重线路负载时需要高线性度。
THS6222采用独特架构，可最大限度地降低静态电流，同时实现极高线性度。该放大器具有可调电流引脚 (IADJ)，可设置标称电流消耗以及多种偏置模式，从而在不需要放大器全面性能的情况下进一步节能。在时分多路复用 (TDM) 系统中，关断偏置模式在接收模式下进一步节能，同时保持高输出阻抗。集成中等电源共模缓冲器无需外部元件，从而降低系统成本，节省电路板空间。
该器件具有57VPP（100Ω负载）宽输出摆幅和32V电源，并具有超过650mA电流驱动（25Ω负载），因此可实现宽动态范围，从而最大限度地降低失真。Texas Instruments THS6222采用24引脚VQFN封装，带裸露散热焊盘，额定环境工作温度范围为-40°C至+85°C。
特性
- 电源范围（VS）：8V至32V
- 集成中等电源共模缓冲器
- 大信号带宽：195MHz（VO = 16VPP）
- 转换率：5500V/μs（16V步进）
- 低失真（VS = 12V、50Ω负载）
- HD2：-80dBc（1MHz）
- HD3：-90dBc（1MHz）
- 输出电流：338mA（VS = 12V、25Ω负载）
- 宽输出摆幅（VS = 12V）
- 19.4VPP（100Ω负载）
- 18.6VPP（50Ω负载）
- 可调功率模式
- 19.5mA全偏置模式
- 15mA中偏置模式
- 10.4mA低偏置模式
- 低功耗关闭模式
- IADJ引脚，用于可变偏置
- 集成过热保护
- 与24引脚THS6212 VQFN引脚兼容
应用
- SGCC HPLC线路驱动器
- 智能电表
- 数据集中器
- 电力线通信网关
- 家庭网络PLC
- 差分DSL线路驱动器

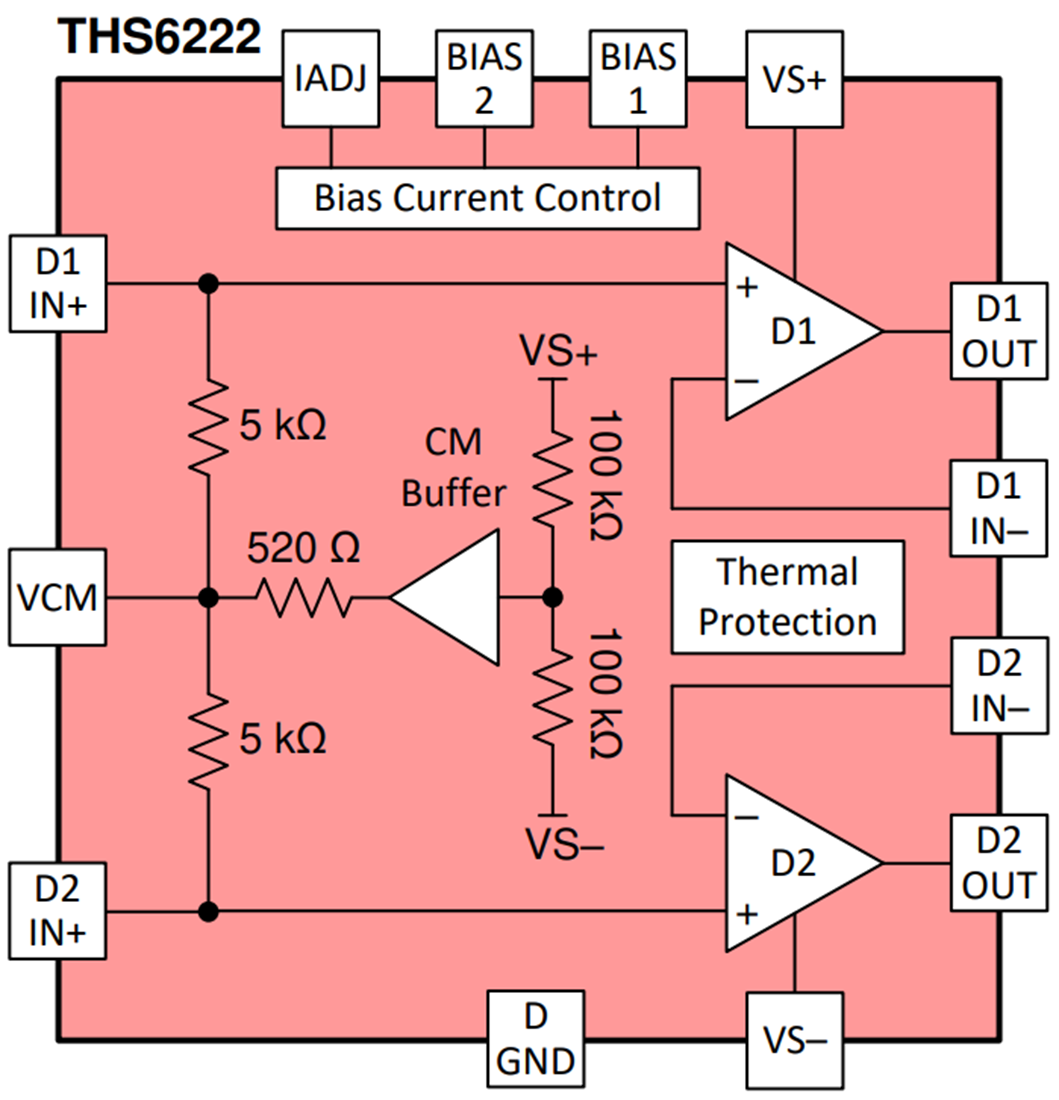

功能框图
相关开发工具
Texas Instruments THS6222RHFEVM评估模块
设计用于演示THS6222放大器的功能和广泛用途。
Texas Instruments PLC010935BP BoosterPack™ 插入模块
提供TIDA-010935参考设计的可订购版本。
