Texas Instruments THVD1330半双工RS-485收发器
具有IEC ESD保护功能的Texas Instruments THVD1330半双工RS-485收发器是一款稳健的低功耗收发器，具有高电平有效驱动器使能和低电平有效接收器使能。该收发器具有-7V至12V的总线共模范围和5μA的最大低关断电流。THVD1330收发器提供60mA最大输出驱动器电流和8mA最大输出接收器电流。该收发器采用3.3V单电源电压，运行温度范围为-40°C至125°C。 THVD1330收发器用于无线基础设施、工厂自动化、控制楼宇自动化和电网基础设施。
THVD1330收发器适用于高达32Mbps的数据传输和长距离电缆运行的多点应用。此收发器适用于传播延迟变化较小的情况，以支持基带单元 (BBU) 和远程无线电单元 (RRU) 等时间敏感型应用。THVD1330收发器用于无线基础设施、工厂自动化、控制楼宇自动化和电网基础设施。
特性
- 达到或超出TIA/EIA-485A标准的要求
- 半双工RS-422/RS-485
- 无干扰上电或断电以实现热插拔功能
- 电源电压范围：3V至3.6V
- 开路、短路和空闲总线故障安全接收器
- 最大数据速率运行：32Mbps
- 最大低关断电流：5μA
- 总线I/O保护：
- ±16kV人体模型 (HBM) ESD
- ±8kV IEC 61000-4-2接触放电
- 环境工作温度范围：-40°C至125°C
- -7V到12V的总线共模范围
- 4.9mm x 6mm SOIC (D, 8) 封装
- 符合RoHS指令和REACH标准
应用
- 无线基础设施
- 工厂自动化
- 控制楼宇自动化
- 电网基础设施

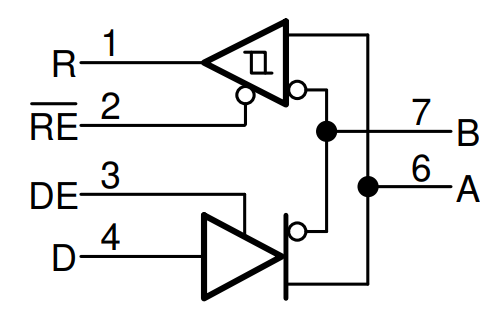

简化原理图
