Texas Instruments TIEVM-ARC-AFE评估模块
Texas Instruments TIEVM-ARC-AFE评估模块是一款基于人工智能（AI）的模拟前端，用于太阳能应用中的直流电弧检测。直流电弧会在直流串电流上产生高频噪声。数据被接收并输入嵌入式人工智能模型，该模型经过训练可识别电弧以检测电弧频率。与传统的弧形检测方法相比，这些特征以更少的计算量实现了更高的精度。除了用于电弧检测的信号链之外，该结构还具有收集和标记电弧数据的功能，以便进行嵌入式人工智能模型训练。
该硬件可与 TMDSCNCD28P55X 、C2000™ F28P55x设备的controlCARD以及180针连接器中的其他C2000控制卡配合使用。它是基于人工智能的弧线检测工具链的一部分，该工具链包括用于收集弧线数据、训练嵌入式人工智能模型和验证系统的不同软件工具。
TI TIEVM-ARC-AFE是TIDA-010955参考设计的可订购版本。
特性
- 4通道模拟前端，用于基于人工智能的电弧检测
- 可配置模拟前端，带带通和陷波滤波器
- 用于培训数据采集的串联电压和弧隙电压测量输入端
- 自动标记电路，生成带标记的电弧数据
- 可与TMDSCNCD28P55X、 C2000 F28P55x设备的控制卡以及其他C2000控制卡的180针连接器配合使用
- 精选嵌入式人工智能模型，快速开始基于人工智能的弧线检测
应用
- 太阳能电弧保护
- 组列逆变器
- 中央逆变器
相关产品
Texas Instruments TMS320F28P55x/TMS320F28P55x-Q1实时MCU
该系列为可扩展、超低延迟设备，旨在提升电力电子应用的效率。
Texas Instruments TPS56220x同步降压转换器
这些器件是采用SOT-563封装的简单易用型2A同步降压转换器。
Texas Instruments OPAx322/OPAx322-Q1 20MHz CMOS Op Amps
Single-, dual-, and quad-channel op amps with low noise and rail-to-rail inputs and outputs.
Texas Instruments OPAx323零交叉运算放大器
低电压、高带宽运算放大器，具有零交叉输入级和轨到轨输出级。
Texas Instruments TPS7A20低压差 (LDO) 线性稳压器
设计用于提供低噪声、高PSRR以及出色的负载和线路瞬态性能。
Texas Instruments AMC23C11精密隔离比较器
高强度隔离屏障可提供高达5kVRMS 的强化电隔离。

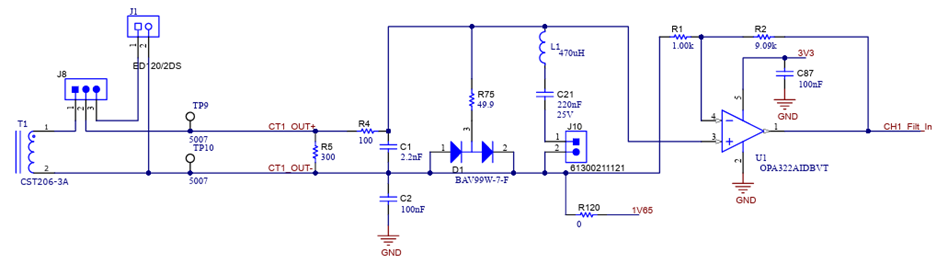

电流感应电路示意图

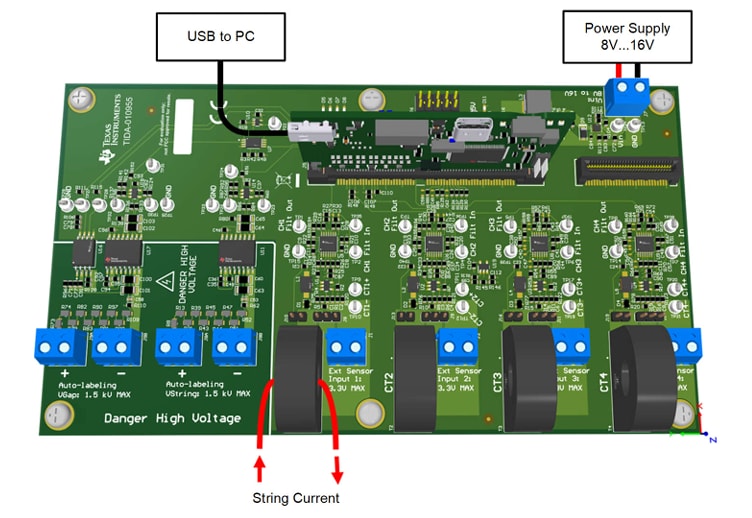

测试设置

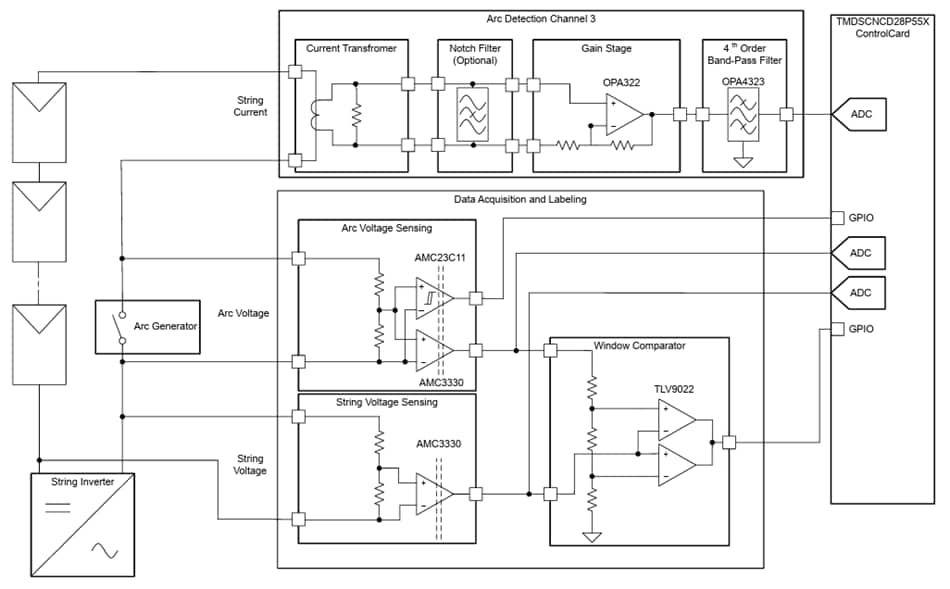

弧形测试装置框图
