Texas Instruments TL4050/TL4050-Q1并联电压基准
Texas Instruments TL4050/TL4050-Q1精密微功耗分流电压基准集多功能和易用性于一体，非常适合各种应用场景。这款双端固定输出器件无需外接电容器即可工作，且在所有电容负载下均能保持稳定。此外，该基准器件还具有低动态阻抗、低噪声和低温度系数，可确保在宽工作电流及温度范围内提供稳定的输出电压。
TI TL4050/TL4050-Q1提供三种初始容差等级，从A级的0.1%（最大值）到C级的0.5%（最大值）。因此，设计人员可根据应用需求灵活选择最具性价比的方案。TL4050/TL4050x-Q1采用节省空间的SOT-23-3和SC-70封装，所需最小电流为45µA（典型值），因此也非常适合便携式应用。
TL4050xI的工作环境温度范围为-40°C至+85°C，而TL4050xQ/TL4050x-Q1的工作环境温度范围达-40°C至125°C。
TI TL4050-Q1已通过AEC-Q100汽车应用认证。
特性
- 通过汽车应用认证（TL4050-Q1）
- 固定输出电压：2.048V、2.5V、4.096V、5V
- 输出公差小、温度系数低
- 最大值分别为0.1%、50ppm/°C - A级
- 最大值分别为0.2%、50ppm/°C - B级
- 最大值分别为0.5%、50ppm/°C - C级
- 低输出噪声：41μVRMS（典型值）
- 宽工作电流范围：60μA（典型值）至15mA
- 在所有电容负载下均能保持稳定；无需输出
- 电容器
- 提供扩展温度范围：-40°C至125°C
应用
- 数据采集系统
- 电源和电源监控器
- 仪器仪表和测试设备
- 过程控制
- 精密音频
- 汽车电子设备
- 能量管理
- 电池供电设备
数据手册

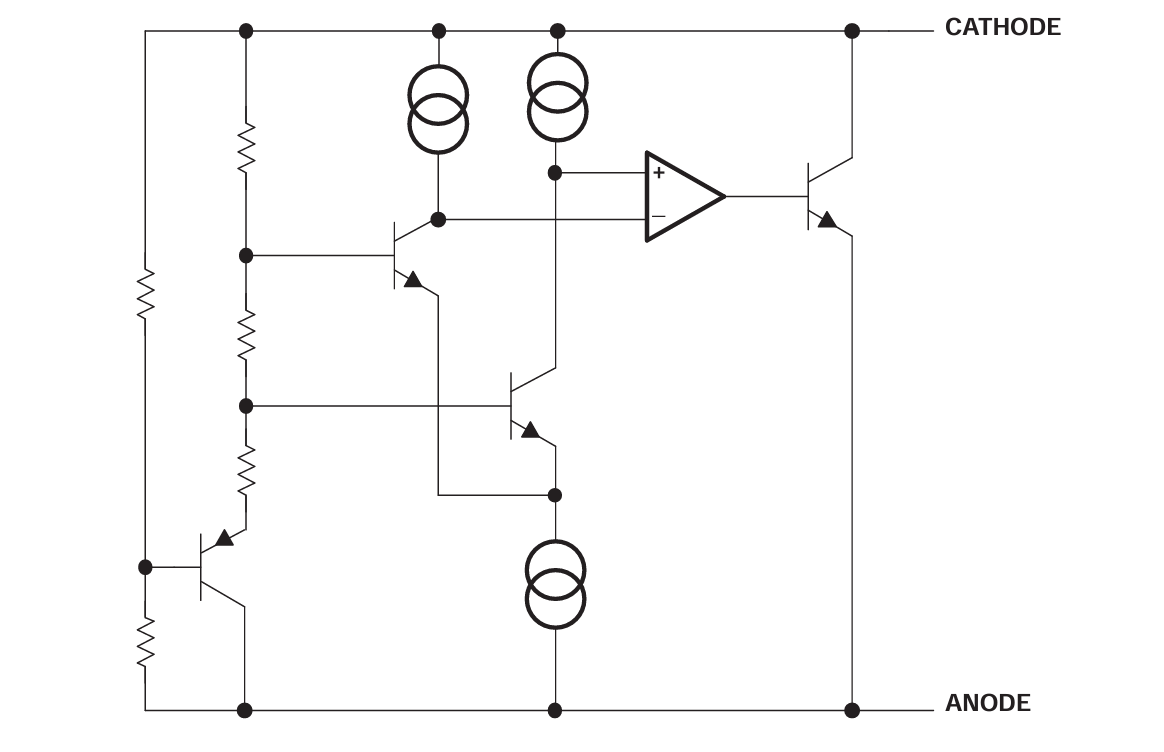

功能框图

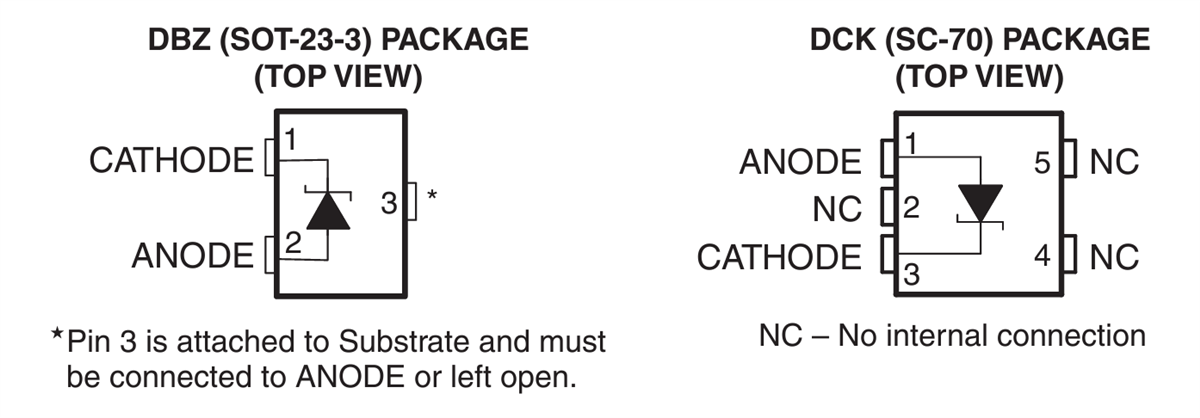

引脚分配/封装类型
