Texas Instruments TLC3541/TLC3545模数转换器
Texas Instruments TLC3541/TLC3545模数转换器 (ADC) 是一系列高性能、14位、低功率、微型CMOS模数转换器(ADC)。这些器件由一个5V单电源供电。这些器件有单、双或单伪差分输入。所有这些器件都具有芯片选择 (CS)\、串行时钟 (SCLK) 和串行数据输出 (SDO)，可直接3线连接大部分常见主机微处理器的串口（SPI接口）。连接DSP时，使用帧同步信号 (FS) 指示串行数据帧开始，在TLC3541的引脚1 (CS)\或引脚7 (FS) 上。TLC3545 ADC仅通过引脚1(CS)\连接DSP。
TLC3541/TLC3545设计用于低功耗应用。自动关断模式进一步增强了该节电功能。该系列具有连接至现代主机处理器的高速串行链路，外部SCLK高达15MHz。这两个系列都使用内置振荡器作为转换时钟，最长转换时间为2.67us。
特性
- 200KSPS采样率
- 内置转换时钟
- INL：±1LSB（最大值）
- DNL：±1LSB（最大值）
- SINAD=81.5dB，SFDR=95dB
- THD=94dB（15kHz时 fin，200KSPS）
- SPI/DSP兼容串行接口，SCLK输入高达15 MHz
- 单个5V电源
- 轨到轨模拟输入，500kHz BW
- 两个输入选项可选
- TLC3541–单通道输入
- TLC3545–单通道、伪差分输入
- (TLC3541) 优化的DSP接口 - 只需FS输入
- 低功率，具有自动关断
- 工作电流：3.5mA
- 自动断电电流：5uA
- 引脚兼容12-/14-/16位系列，采用8引脚SOIC和MSOP封装
应用
- ATE系统
- 工业过程控制
- 测量
- 电机控制

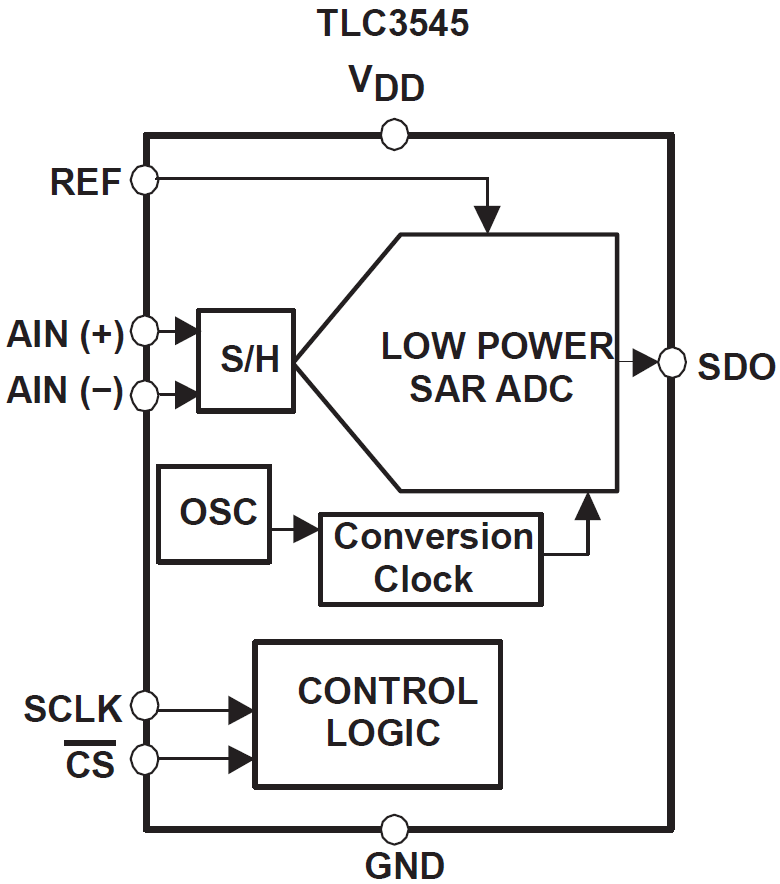

框图
