Texas Instruments TLC5951 24通道恒流下沉式驱动器
Texas Instruments TLC5951 24通道恒流灌电流驱动器的各通道都有单独可调的4096步脉冲宽度调制 (PWM) 灰度(GS) 亮度控制。该器件还具有128步恒流点校正 (DC) 功能。点校正调整通道和其他LED驱动器之间的亮度偏差。输出通道分为三组，每组8个通道。每个通道组有256步全局亮度控制 (BC) 功能和单独的灰度时钟输入。可通过一个串行接口端口访问GS、DC和BC数据。DC和BC可以通过专门的串行端口进行编程。
TLC5951有三个错误检测电路，用于LED开路检测 (LOD)、LED短路检测(LSD) 和热错误标记(TEF)。LOD检测破损或断开的LED，LSD检测短路的LED，TEF指示过温状况。
特性
- 24通道恒流下沉式输出
- 电流能力：40mA
- 通过PWM可选灰度 (GS) 控制：12位 (4096步）、10位 (1024步）、8位(256步）
- 三个独立灰度时钟，用于三个颜色组
- 点校正 (DC)：7位（128步）
- 每个颜色组全局亮度控制 (BC) ：8位（256步）
- 自动显示重复功能
- 独立的数据端口，用于GS和BC和DC数据
- 每个数据端口之间的通信路径
- LED电源电压高达15V
- VCC=3V至5.5V
- 恒定电流精度
- 通道至通道=±1.5%
- 器件到器件=±3%
- CMOS逻辑电平I/O
- 数据传输速率：30MHz
- 33MHz灰度控制时钟
- 连续基础LED开路检测(LOD)
- 连续基础LED短路检测(LSD)
- 热关断 (TSD)，自动重启
- 分组延迟，防止涌入电流
- 工作环境温度：–40°C至85°C
- 封装：HTSSOP-38、QFN-40
应用
- 全色LED显示器
- LED信号板

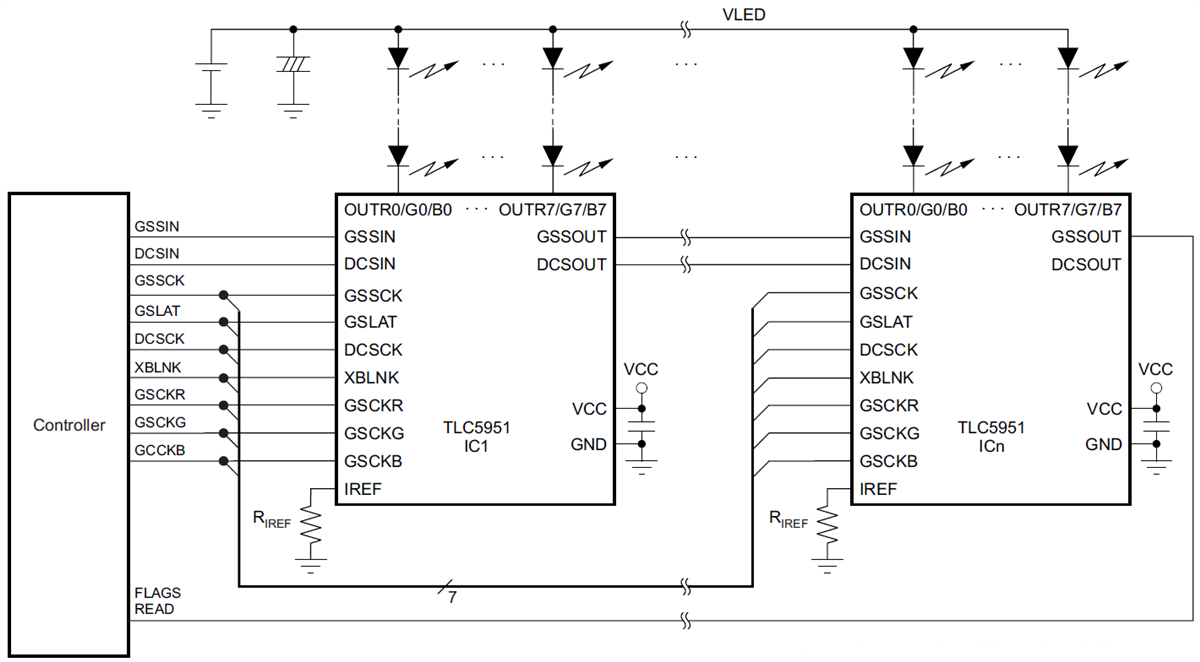

典型应用电路
