Texas Instruments TLC6C5748EVM LED驱动器评估模块 (EVM)

Texas Instruments TLC6C5748EVM LED驱动器评估模块 (EVM) 帮助用户评估TLC6C5748-Q1的特性、运行状况和使用状况。Texas Instruments TLC6C5748-Q1是一款48通道、16位、带内部电流设置的PWM LED驱动器，主要设计用于汽车局部调光背光。每个通道都有一个可单独调节的脉宽调制 (PWM)、灰度 (GS) 亮度控制（65.536步）和128步恒定电流点校正 (DC)。点校正 (DC) 调整通道之间的亮度偏差。所有通道均具有128级长全局亮度控制 (BC)。亮度控制 (BC) 调整R、G和B三组色彩之间的亮度偏差。八级最大电流控制 (MC) 为每个色组的所有通道选择最大输出电流范围。可通过一个串行接口端口访问GS、DC、BC和MC数据。

特性

  • 48个输出，每个输出7位直流
  • 16位PWM恒定电流，带7位亮度控制 (BC) 和3位最大电流控制 (MC)，用于31.9mA电流，无外部RIREF电阻器
  • 低裕量电压
  • LED开路/短路保护
  • 过热检测

应用

  • 汽车局部调光背光
  • 汽车中心信息显示屏
  • 汽车仪表显示
  • 平视显示器
  • 汽车照明
  • 汽车RGB显示屏

必要设备

  • 电源 - 直流电源，能够提供12V/5A电源
  • 测试引线和其他布线 - 2 x 香蕉转夹测试引线
  • MSP-EXP432P401 Launchpad套件（MSP-EXP432P401 Launchpad和Micro USB电缆）
  • 安装Windows 10操作系统的PC
  • Code Composer Studio (CCS) 集成开发环境 (IDE) 软件

软件

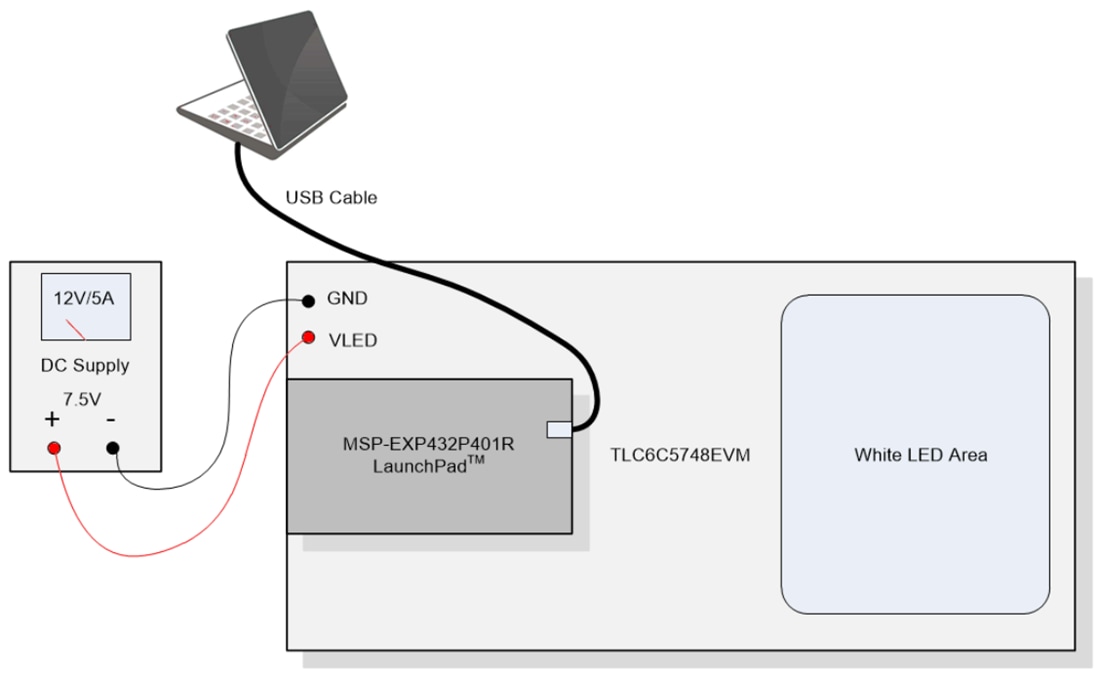

硬件设置

图表 - Texas Instruments TLC6C5748EVM LED驱动器评估模块 (EVM)
发布日期: 2020-12-17 | 更新日期: 2024-10-21
