Texas Instruments TLC6C57xx-Q1汽车RGB LED驱动器
Texas Instruments TLC6C57xx-Q1汽车RGB LED驱动器提供16通道和24通道恒定电流，可通过外部电阻器编程，提供最高50mA的输出电流。特性包括每个通道有一个7位点校正 (DC)，每路输出有两个范围。该器件还有一个8位亮度控制功能，适用于每个颜色组的输出。TLC6C57xx-Q1器件可以在LED上进行测试，提供保护和诊断功能。这些功能包括LED开路检测 (LOD)、LED短路检测 (LSD) 和输出对地短路检测 (OSD)。
集成式PWM灰度发生器使用12位、10位和8位控制调整全局灰度模式。可编程转换率控制有两个调整位置，从而大大降低系统噪声。一个LED组与另一组的输出水平的变化之间的时间间隔有助于降低起始电流。TLC6C57xx-Q1 LED驱动器能够检测系统故障，达到新的系统级安全水平。TLC6C57xx-Q1器件符合汽车应用类AEC-Q100认证。
特性
- 符合汽车应用类AEC-Q100标准
- 器件温度等级1：-40°C至125°C，TA
- 16个恒定电流灌流输出通道
- 最大输出电流：50mA
- 最大输出电压：8V
- 两个输出组：OUTRn、OUTBn
- 输出电流调整
- 每个通道7位点校正 (DC)
- 每个颜色组8位亮度控制 (BC)
- 集成PWM灰度发生器
- PWM调光，用于每个单独通道
- 可调全局灰度模式：12位、10位、8位
- 保护和诊断
- LED开路检测 (LOD)、LED短路检测 (LSD)、输出对地短路检测 (OSD)
- 邻近的引脚短路 (APS) 检测
- 预先热警报 (PTW)、热关断 (TSD)
- IREF电阻器开路 (IOF) 和短路检测 (ISF) 和保护
- 使位切换无效（GCLK错误检测和LOD_LSD寄存器错误检查）
- LOD_LSD电路自检
- 可编程输出转换率
- 输出通道组延迟
- 串行数据接口
应用
- 汽车仪表
- 汽车局部调光显示器
- 汽车面板
- 汽车HVAC控制面板
- 汽车中心栈显示
- 汽车内部和RGB环境照明
- 汽车线控换挡和变速杆
评估模块
Texas Instruments TLC6C5716EVM评估模块
借助TLC65716EVM GU采用USB2ANY通信工具开发。
Texas Instruments TLC6C5724EVM评估模块
全面评估TLC6C5724-Q1的特性和性能。

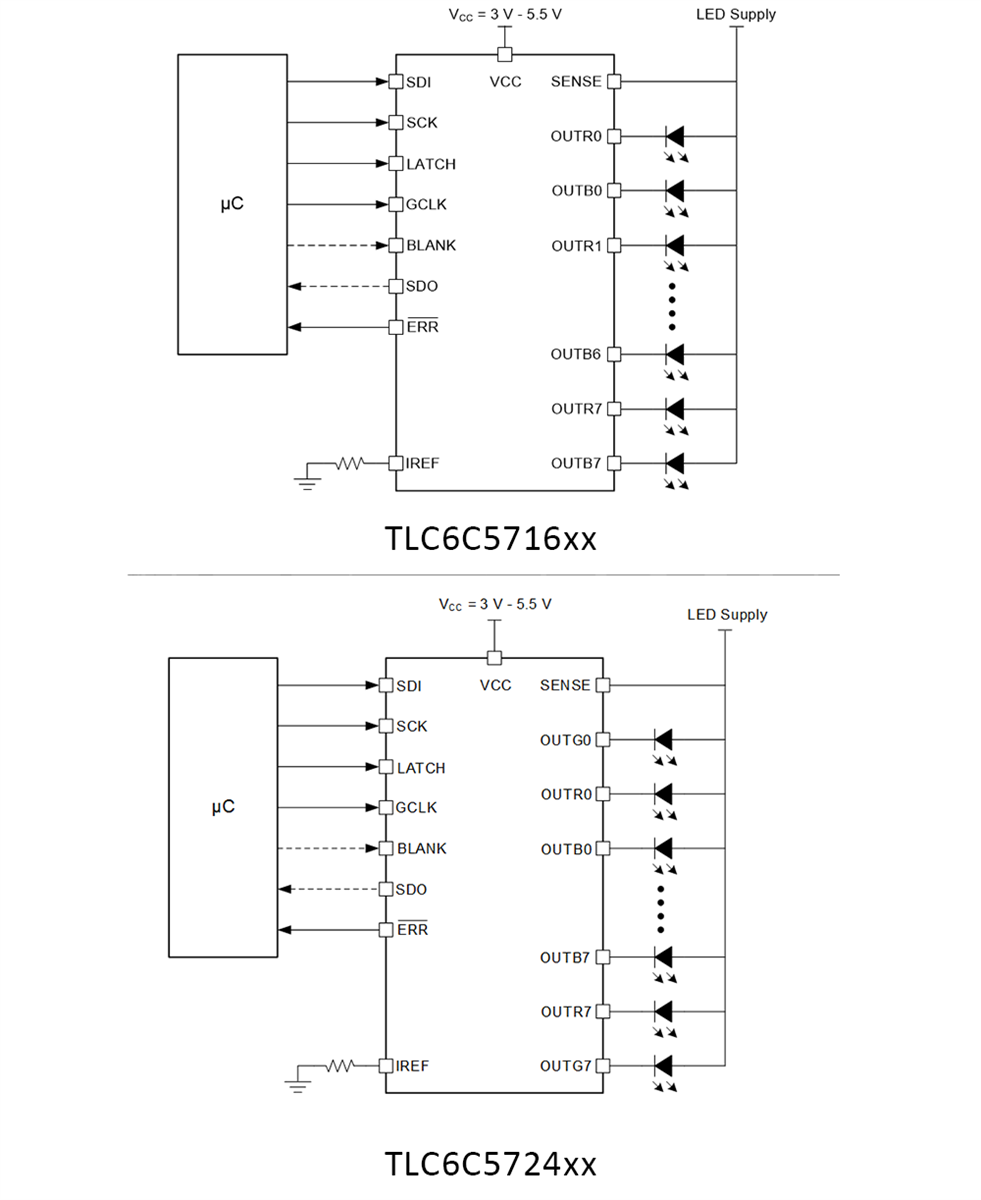

框图
