Texas Instruments TLC6C5816-Q1汽车16位LED驱动器
Texas Instruments TLC6C5816-Q1汽车电源逻辑16位移位寄存器LED驱动器设计用于支持汽车LED应用。TLC6C5816-Q1具有灵活的LED诊断功能。输出通道可通过写入寄存器配置具有或不具有LED诊断功能。该器件具有内置LED开路和LED短路诊断装置，提供增强安全保护功能。该器件提供16个通道，其中8个通道通过配置相应寄存器支持LED故障诊断。该器件无诊断功能时可驱动16个通道，有诊断功能时可驱动8个通道。TLC6C5816-Q1提供循环冗余校验，以验证移位寄存器中的值。该器件在回读模式中提供6位CRC余数。该MCU回读CRC余数，重新检查余数是否正确，以确定MCU和器件之间的通信环路是否可以接受。TLC6C5816-Q1器件符合汽车应用类AEC-Q100认证。
特性
- 符合汽车应用标准
- 具有符合AEC-Q100标准的下列结果：
- 器件温度1级：-40°C至+125°C的环境工作温度范围
- 器件人体模型 (HBM) 静电放电 (ESD) 分类等级H3A
- 器件充电器件模型 (CDM) ESD分类等级C6
- 16通道，功率DMOS晶体管输出
- 每通道开漏输出高达50mA
- 输出电压最大额定值：45V
- 优化转换速率，用于降低EMI
- 串行接口和PWM输入
- 移位寄存器兼容TPIC6C596、 TLC6C598-q1、TLC6C5912-Q1
- LED状态读回
- 2 PWM输入，用于群组调光
- 诊断和保护
- 可配置LED开路和短路诊断
- 过热保护
- 串行接口通信错误检测
- 开漏错误反馈
应用
- 汽车仪表板
- 汽车HVAC控制面板
- 汽车内饰面板
- 汽车电子换档器指示灯
- 汽车中心栈

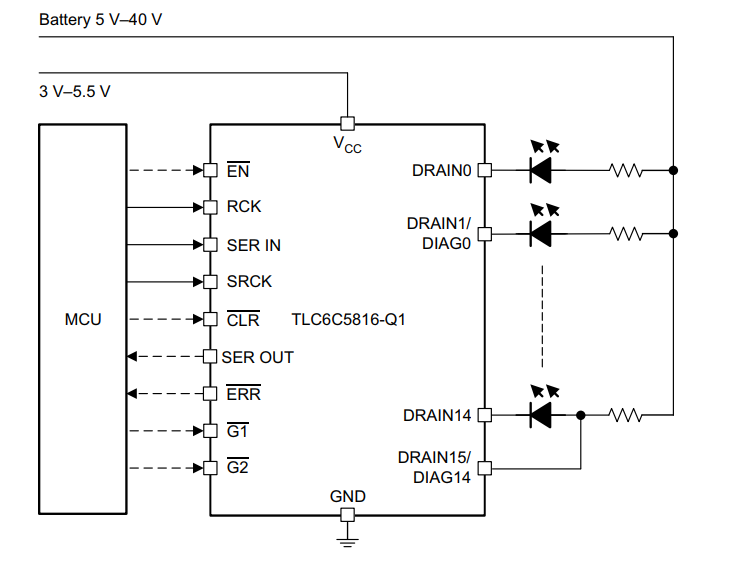

示意图
发布日期: 2018-11-15
| 更新日期: 2025-03-06
