Texas Instruments TLIN1022A-Q1双路LIN收发器

Texas Instruments TLIN1022A-Q1双路LIN收发器具有集成唤醒和保护功能，并提供显性状态超时功能。TLIN1022A-Q1符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A和ISO/DIS 17987–4标准。LIN是一根单线制双向总线，通常用于低速车载网络，数据传输速率高达20kbps。TLIN1022A-Q1设计用于支持12V应用，工作电压宽，具有额外总线故障保护。

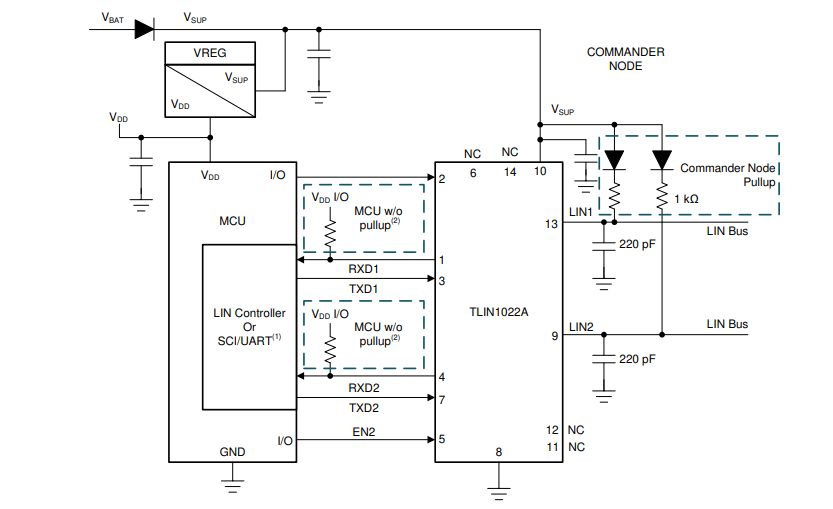

TI TLIN1022A-Q1双路LIN收发器使用一个可降低电磁辐射 (EME) 的限流波形整形驱动器将TXD输入上的LIN协议数据流转化为LIN总线信号。LIN接收器支持数据传输速率高达100kbps，适用于传输速度更快的内联编程应用。接收器将数据流转换为逻辑电平信号，此信号通过开漏RXD引脚发送到微处理器。使用允许通过LIN总线或EN引脚唤醒的睡眠模式可实现超低电流消耗。

TLIN1022A-Q1采用SOIC-14封装和无引线VSON-14封装（带可湿性侧翼）。

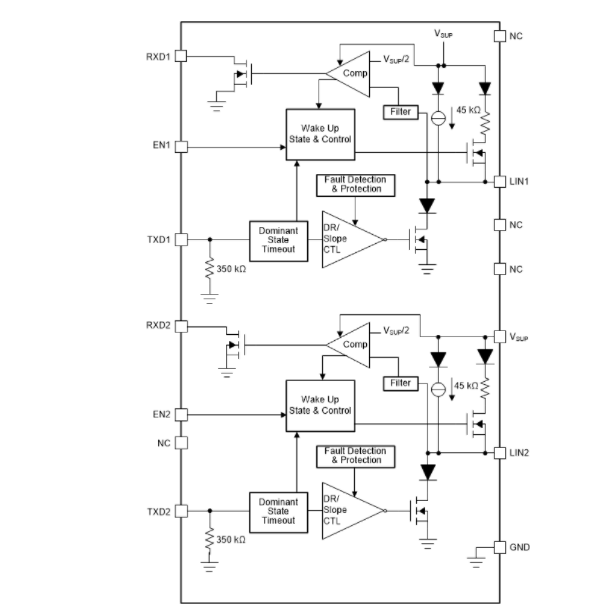

特性

符合汽车应用类AEC-Q100标准（一级）
符合LIN 2.0、LIN 2.1、LIN 2.2、LIN 2.2A和ISO/DIS 17987–4电气物理层 (EPL) 规范
符合汽车应用类SAE J2602-1 LIN网络标准
支持功能安全
- 可提供文档，协助功能安全系统设计
宽工作电源电压范围：4V至36V
睡眠模式：超低电流消耗支持以下类型的唤醒事件：
- LIN总线唤醒
- 通过EN引脚的本地唤醒

支持12V电池应用
LIN传输数据速率高达20kbps
LIN接收数据速率高达100kbps
LIN总线和RXD输出上电和断电无毛刺脉冲运行
保护特性：
- ±45V LIN总线故障容限
- VSUP欠压保护
- TXD主显性超时保护 (DTO)
- 热关断保护
- 系统级未驱动节点或接地断开故障保护
采用SOIC (14) 封装和无引线VSON (14) 封装（带可湿性侧翼）
