Texas Instruments TLIN1024-Q1四路本地互连网络 (LIN)
Texas Instruments TLIN1024-Q1四路本地互连网络 (LIN) 是一款物理层收发器，集成了唤醒和保护功能。该设备符合LIN2.0、LIN2.1、LIN2.2、LIN2.2A和ISO/DIS 17987-4.2标准。LIN是一根单线制双向总线，通常用于低速车载网络，数据传输速率高达20kbps。LIN接收器支持数据传输速率高达100kbps的内联编程应用。TLIN1024-Q1有两个独立的双路LIN收发器模块。VSUP1/2可控制独立的双路收发器模块。
TLIN1024-Q1使用一个可降低电磁辐射 (EME) 的限流波形整形驱动器将TXD输入上的LIN协议数据流转化为LIN总线信号。接收器将数据流转换为逻辑电平信号，此信号通过开漏RXD引脚发送到微处理器。使用允许通过LIN总线或EN引脚唤醒的睡眠模式可实现超低电流消耗。集成电阻器、静电放电 (ESD) 保护和故障保护功能有助于设计人员节约应用的电路板布局空间。
特性
- 符合汽车应用标准
- 具有符合AEC-Q100标准的下列特性：
- 器件温度：−40°C至125°C（环境）
- 器件HBM ESD分类等级：±6kV
- 器件CDM ESD分类等级：±1.5kV
- 符合LIN2.0、LIN2.1、LIN2.2、LIN2.2A和ISO/DIS 17987–4.2标准
- 符合LIN的SAEJ2602推荐实践的要求
- 支持12V电池应用
- LIN传输数据速率高达20kbps
- 宽工作范围
- 电源电压：4V至36V
- ±45V LIN总线故障保护
- 睡眠模式：超低电流消耗支持以下类型的唤醒事件：
- LIN总线
- 通过EN引脚的本地唤醒
- 上电/断电无毛刺脉冲运行
- 保护特性
- VSUP欠压保护
- TXD主显性超时保护 (DTO)
- 热关断保护
- 系统级未驱动节点或接地断开故障保护
- 3.5mm×5.5mm QFN封装，提高了自动光学检测 (AOI) 能力
应用
- 车身电子产品和照明
- 信息娱乐与仪表板
- 混合电动汽车和动力总成系统
- 被动安全

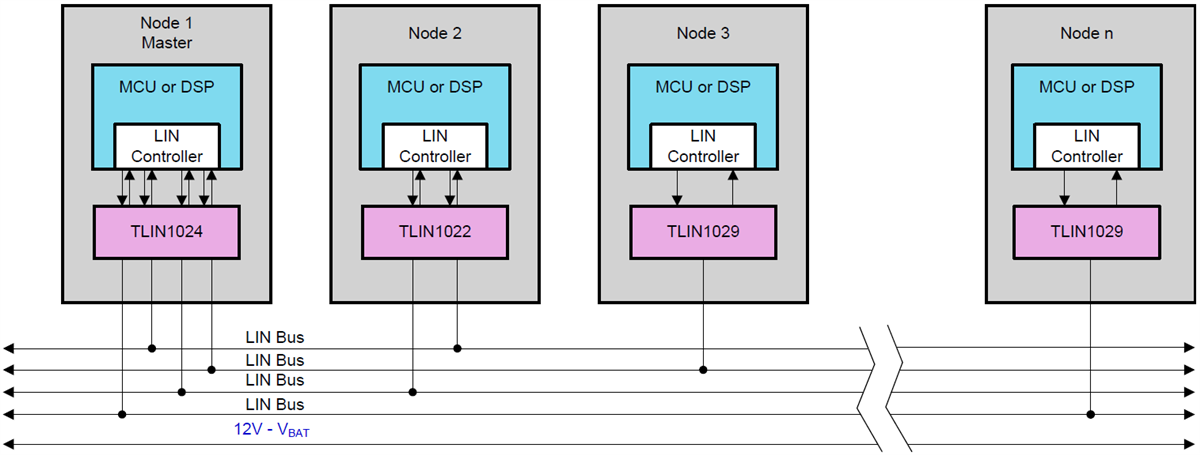

简化示意图
