Texas Instruments TLV320AIC34EVM-K评估模块和USB主板
Texas Instruments TLV320AIC34EVM-K评估模块和USB主板采用模块化EVM外形尺寸，可直接评估器件性能和运行特性，并简化软件开发和系统原型设计。TLV320AIC34EVM-K评估模块与5-6K接口评估模块 (5-6KINTERFACE) 以及支持TI模块化EVM格式的其他第三方电路板兼容。
特性
- 4通道音频数模转换器 (DAC)
- 102dBA信噪比 (SNR)
- 16、20、24、32位数据
- 支持8kHz至96kHz速率
- 3D/低音/高音/EQ/去加重效果
- 提供灵活的省电模式和性能
- 4通道音频模数转换器 (ADC)
- 92dBA SNR
- 支持8kHz至96kHz速率
- 数字信号处理和噪声
- 记录期间可进行过滤
- 12路音频输入
- 可在单端或全差分配置中编程
- 用于浮动输入配置的三态功能
- 14个音频输出驱动器
- 立体声8Ω、500mW/通道的扬声器驱动能力
- 多个全差分或单端耳机驱动器
- 多个全差分或单端线路输出
- 全差分单声道输出
- 低功耗：15mW立体声，48kHz回放，采用3.3V模拟电源
- 超低功耗模式，带无源模拟旁路
- 可编程输入/输出模拟增益
- 自动增益控制 (AGC)，用于记录
- 可编程麦克风偏置电平
- 双可编程PLL，用于灵活生成时钟
套件内容
- TLV320AIC34EVM-K评估模块
- 5-6K接口评估模块
- CD-ROM软件
- SLAU232 TLV320AIC34EVM-K用户指南
- SLAS538 TLV320AIC34四通道、低功耗音频编解码器（用于便携式音频和电话）数据手册（修订版 B)

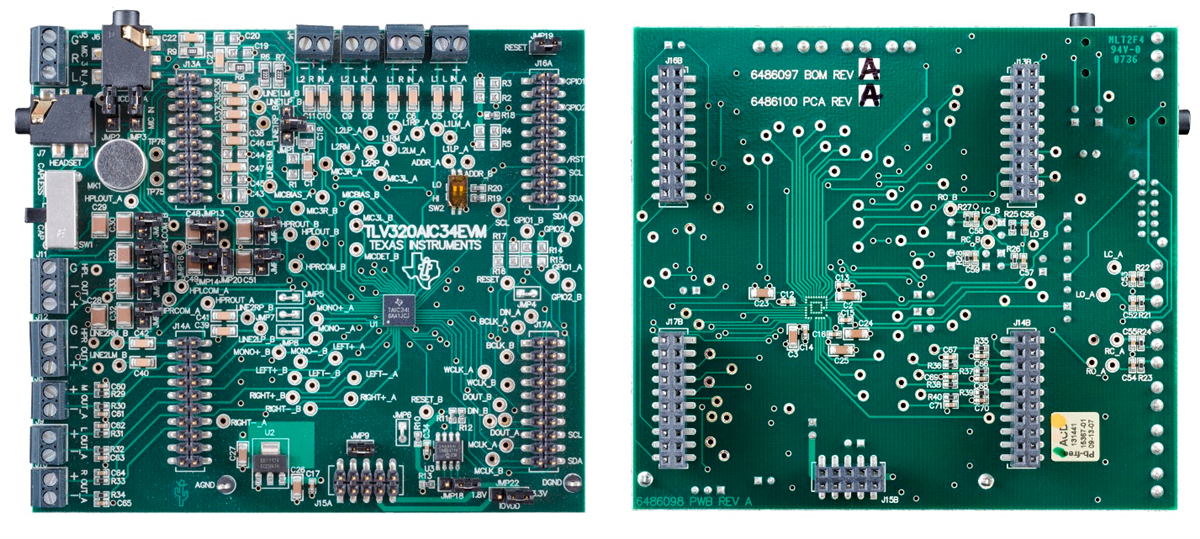

前后视图
主板布局
框图
发布日期: 2019-11-26
| 更新日期: 2025-03-05
