Texas Instruments TLV360x/TLV360x-Q1轨对轨比较器
Texas Instruments TLV360x/TLV360x-Q1高速轨对轨比较器是一款325MHz、2.5ns传播延迟比较器，具有轨对轨输入。TLV360x/TLV360x-Q1具有快速响应时间和宽工作电压范围，非常适合用于LIDAR、测距仪和线路接收器中的窄信号脉冲检测以及数据和时钟恢复应用。
TI TLV360x/TLV360x-Q1高速轨对轨比较器提供推挽式（单端）输出，可简化和节省I/O接口的板对板布线成本，同时与替代高速差分输出比较器相比，降低了功耗。该器件可直接连接到下游电路中的最流行数字控制器和IO扩展板。
TLV360x/TLV360x-Q1采用微型5引脚SC70封装，因此适用于空间受限的设备。TLV360x-Q1器件符合汽车应用类AEC-Q100认证。TLV3603E器件的温度范围为-55°C至+125°C，具有可调的迟滞控制和锁存能力。
特性
- 快速传播延迟：2.5ns
- 低过驱色散：600ps
- 高切换频率：325MHz
- 窄脉冲宽度检测能力：1.25ns
- 推挽输出
- 宽电源电压范围：2.4V至5.5V
- 输入共模范围在两个电源轨上扩展200mV
- 低输入失调电压：±5mV
- 输出端已知的启动条件
- TLV3601（5引脚SC70）封装
- 确保功能安全
- 可提供帮助进行功能安全系统设计的文档[TLV3601]
应用
- 激光测距仪
- 时钟和数据恢复
- 示波器和逻辑分析仪中的高速触发功能
- LIDAR中距离感应
- 无人机视觉
- 高速差分线路接收器
相关产品
Texas Instruments TLV3601EVM比较器评估模块 (EVM)
评估TLV3601和TLV3603、2.5ns高速轨到轨比较器（带推挽输出）。

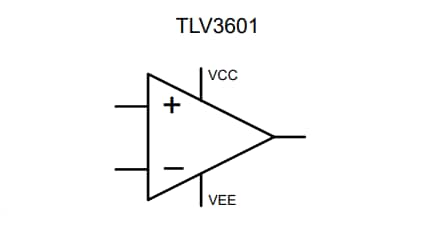

功能图
