Texas Instruments TLV3605EVM比较器评估模块 (EVM)
Texas Instruments TLV3605EVM比较器评估模块 (EVM) 设计用于评估高速TLV3605比较器。TLV3605EVM具有多种布局选项，旨在通过不同测量工具轻松评估计时性能。TLV3605的输出设计用于低压差分信号 (LVDS)，可为FPGA等互连设备提供高速信号，功耗极低。该评估模块能够评估器件上的闩锁和关断性能。用户还可以通过它手动调整Texas Instruments TLV3605的迟滞。
特性
- 评估传播延迟<800ns的比较器解决方案
- 通过多种测量方法测量LVDS输出
- 采样和锁存信号
- 控制器件关断输入
- 可调迟滞
必要设备
- 电源
- SMA电缆/适配器
- 所有强制输入电压和信号必须具有匹配的电缆长度
- IN+、IN-、SHUTDOWN、LE/HYST
- 所有检测电压和信号
- LE/HYST SENSE、IN+SENSE、IN-SENSE、SHUTDOWN SENSE、OUT+和OUT-
- 所有强制输入电压和信号必须具有匹配的电缆长度
- 高速函数生成器，带双输出
- 推荐快速上升/下降时间 (≤500ps)
- 高速示波器，具有50Ω端接
- 内置100Ω中断的差分探头可用于正确端接输出

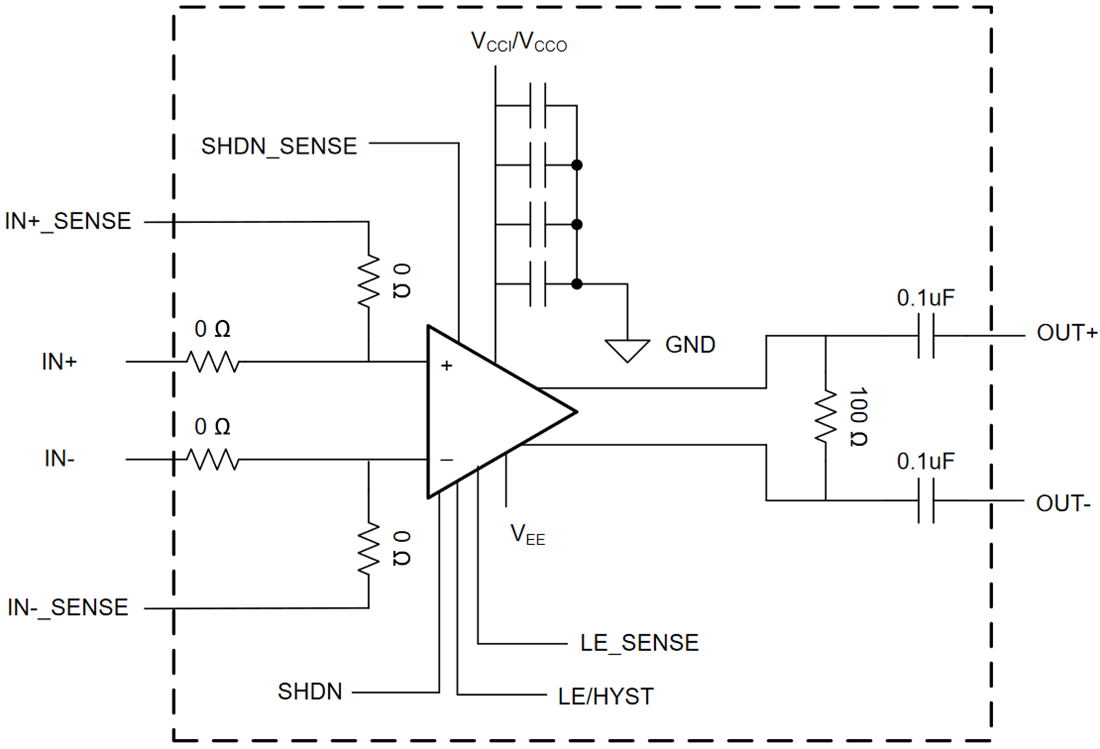

功能框图
相关产品
Texas Instruments TLV3604/TLV3605/TLV3607高速比较器
非常适合用于LIDAR、差分线路接收器应用以及测试和测量系统。
