Texas Instruments TLV7A03超低IQ LDO线性稳压器
Texas Instruments TLV7A03超低IQ 低压差（LDO）线性稳压器是一款超小型、超低静态电流LDO线性稳压器，最大输出电流为200mA，具备优异的瞬态响应性能。TLV7A03具有250nA超低IQ，专为将超低静态电流作为关键参数的应用而设计。该器件即使在压差模式下也能保持低IQ 消耗，从而进一步延长电池续航时间。在关断或禁用模式下，该器件仅消耗3nA IQ，有助于延长电池货架期。TLV7A03的输出范围为0.8V至5.0V，步进为50mV，可支持更低的现代微控制器（MCU）内核电压。
TLV7A03具有智能使能电路，带内部控制下拉电阻器，即使EN引脚悬空，也能让LDO保持禁用状态。该电路还有助于减少用于下拉EN引脚的外部元件数量，并降低器件使能时外部下拉电路的电流消耗。Texas Instruments TLV7A03的额定工作结温（TJ）范围为–40°C至+125°C。
特性
- 超低IQ ：250nA（典型值）/400nA（最大值）
- 关断IQ ：3nA（典型值）
- 出色的瞬态响应（1mA至50mA）
- 稳定时间：<>
- 80 mV下冲
- 封装
- 1.0 mm×1.0 mm X2SON
- 2.9 mm x 2.8 mm SOT-23-5
- 1.5 V 到 6.0 V 的输入电压范围
- 输出电压范围：0.8V至5.0V（固定）
- 工作温度范围内输出精度为1.5%
- 智能使能下拉
- 超低压差：270mV（最大值，200mA时，VOUT =3.3V）
- 与1µF或更大电容器搭配使用时可保持稳定
应用
- 可穿戴电子设备
- 恒温器、烟雾和热探测器
- 煤气表、热量表和水表
- 血糖监测仪和脉搏血氧仪
- 住宅断路器和故障指示器
- 楼宇安防和视频监控设备
- EPOS读卡器

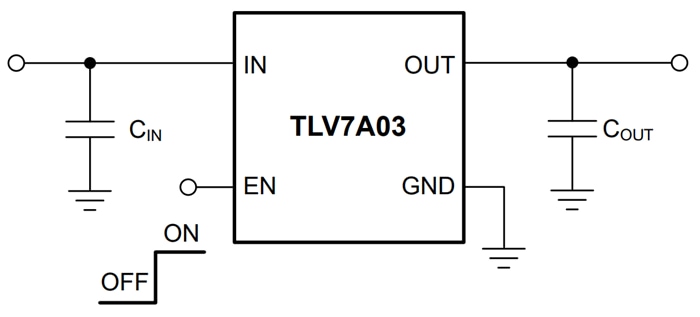

典型应用电路
开发工具
Texas Instruments MULTIPKGLDOEVM-823 LDO稳压器评估模块
有助于评估多种常见线性稳压器封装的运行情况和性能。
