Texas Instruments TLV841纳功耗监控器

Texas Instruments TLV841纳功耗监控器是一款精密电压监控器，阈值精度为±0.5%，采用超小型DSBGA封装。TLV841提供三种引脚分配型号（S、 M、 C），尺寸比同类的全解决方案尺寸更小，却提供了许多独特的选项。内置迟滞以及可编程 (TLV841C) 复位延迟，可防止在监控电压轨或按钮信号时出现错误复位信号。在TLV841S低电平有效的输出上提高电压阈值迟滞，可通过在检测和复位引脚之间添加外部电阻器来实现。TLV841具有精密性能、低功耗和小尺寸，为个人和消费类产品等各种电池供电的应用提供了理想的解决方案。

借助单独的VDD和检测 (TLV841S) 引脚，可实现高可靠性系统所需的冗余。检测与VDD解耦，可以监控VDD以外的电源轨电压，或用作按钮输入。检测引脚的高阻抗输入支持选用外部电阻器。TLV841S提供固定复位延迟定时选项，无需外部电容器。TLV841C支持可编程复位时间延迟，包括CT引脚悬空时的最小延迟。TLV841M具有单独的手动复位 (MR) 引脚，可通过外部信号强制实现复位状态，或用作按钮输入。TLV841M可设置用于VDD和MR引脚监控，以创建简单的双通道监控器解决方案。Texas Instruments TLV841工作温度范围：-40°C至125°C (TA)。

特性

  • 为高性能而设计
    • 纳安级静态电流：125nA（典型值）
    • 高阈值精度： ±0.5% （典型值）
    • 内置精密迟滞 (VHYS)：5%（典型值）
  • 设计用于各种应用
    • 工作电压范围：0.7V至5.5V
      • 可调阈值电压：0.505V（典型值）
    • 固定 (VIT-) 电压：0.8V至4.9V（以0.1V步进）
    • 独立检测引脚 (TLV841S)
    • 低电平有效手动复位 (MR) (TLV841M)
    • TLV841（S/M型号）的按钮监控
    • 复位时间延迟 (tD)：基于电容器的编程 (TLV841C)
      • 无电容器最小时间延迟：40µs（典型值）
    • 复位时间延迟 (tD)：固定时间延迟选项（TLV841M和TLV841S）
      • 40µs, 2ms, 10ms, 30ms, 50ms, 80ms, 100ms, 150ms, 200ms
    • 温度范围：-40°C至+125°C
  • 多路输出拓扑，封装类型
    • TLV841xxDL：开漏，低电平有效 (复位)
    • TLV841xxPL：推挽，低电平有效 (复位)
    • TLV841xxDH：开漏，高电平有效 (复位)
    • TLV841xxPH：推挽，高电平有效 (复位)
    • 封装：0.73mmx0.73mm DSBGA

应用

  • 个人电子产品，包括可穿戴设备和听力设备
  • 家庭影院和娱乐
  • 电子销售点
  • 电网基础设施
  • 数据中心和企业计算

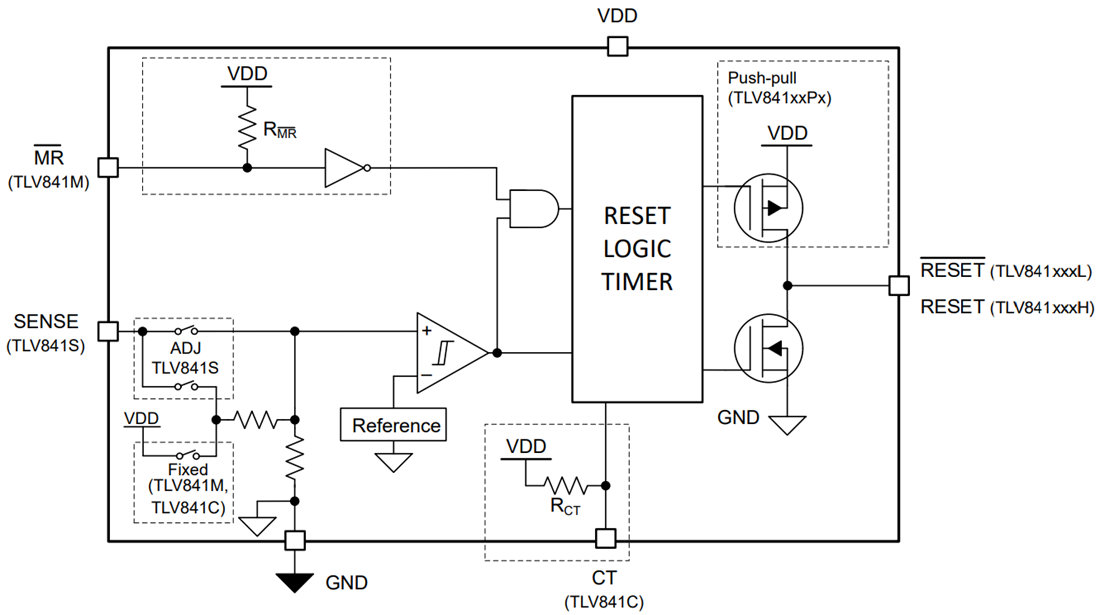

功能框图

框图 - Texas Instruments TLV841纳功耗监控器

相关开发工具

Texas Instruments TLV841EVM评估模块

评估TLV841电压监控器的运行情况，采用4引脚晶圆级芯片封装。

Learn More关于Texas Instruments TLV841EVM评估模块 View Products与Texas Instruments TLV841EVM评估模块相关
发布日期: 2021-08-17 | 更新日期: 2022-03-11
