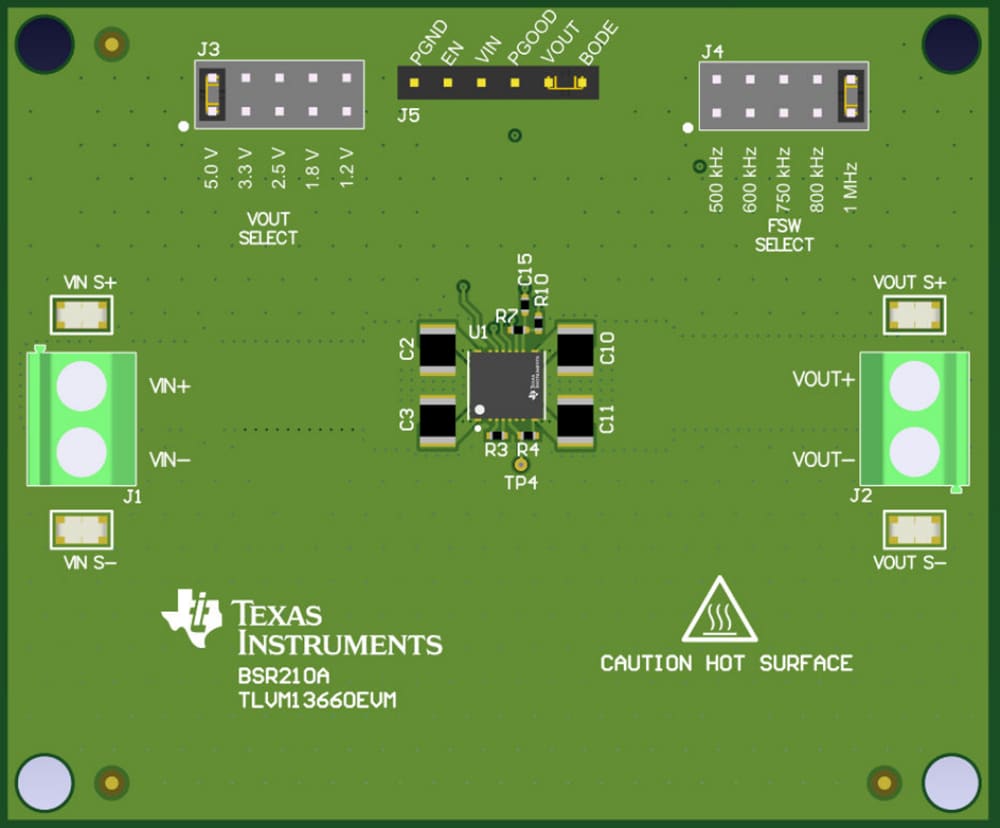

Texas Instruments TLVM13660EVM电源模块评估模块

Texas Instruments TLVM13660EVM电源模块评估模块 (EVM) 设计用于演示TLVM13660 36V、6A同步降压直流/直流降压电源模块的性能。该评估模块可在3V至36V宽输入电压范围内工作，提供5V固定输出，设定点精度优于1%，输出电流高达6A。Texas Instruments TLVM13660电源模块采用先进的封装和引脚分配设计，可改进EMI性能、提高效率和可靠性。故障条件下确保为提供稳压器保护的几个功能包括欠压闭锁 (UVLO)、内部软启动、断续模式过流保护 (OCP) 和热关断。还提供开漏PGOOD指示器、精密使能、外部偏置选项、RT可调开关频率和反相降压-升压功能。

特性

宽输入电压范围：3V至36V
5V默认输出电压（可通过跳线调至1.2V、1.8V、2.5V或3.3V）
输出电流高达6A 1MHz默认开关频率（跳线可调至500kHz、600kHz、750kHz、800kHz或1MHz）

包含输入EMI滤波器，用于CISPR 32 B类传导排放
解决方案尺寸小且经全面组装、测试和验证的PCB布局

必要设备

电压源
- 输入电压源V_IN应该是36V可变直流电源，能够提供6A电流
万用表
- 电压表1
  - 测量V_IN S+至V_IN S–的输入电压
- 电压表2
  - 测量V_OUT S+至V_OUT S–的输出电压
- 电流表1
  - 测量输入电流
  - 将电流表设置为1秒孔径时间
- 电流表2
  - 测量输出电流
  - 将电流表设置为1秒孔径时间
电子负载
- 使用电子负载设置为恒定电阻 (CR) 或恒定电流 (CC) 模式，能够实现0A_DC至6A_DC
- 对于空载输入电流测量，断开电子负载，因为它可能消耗较小的剩余电流

示波器
- 范围设置为20MHz带宽和交流耦合，直接在输出电容器上测量输出电压纹波，范围探头通常提供短接地引线
- 将示波器探头尖放在输出电容器的正极端子上，通过接地引线将探头的接地柱固定在电容器的负极端子上
- TI不建议使用长引线接地连接，因为在较大接地环路中这可能会产生额外噪声
- 若要测量其他波形，则根据需要调整示波器
