Texas Instruments TMAG5110-5111EVM霍尔效应评估模块

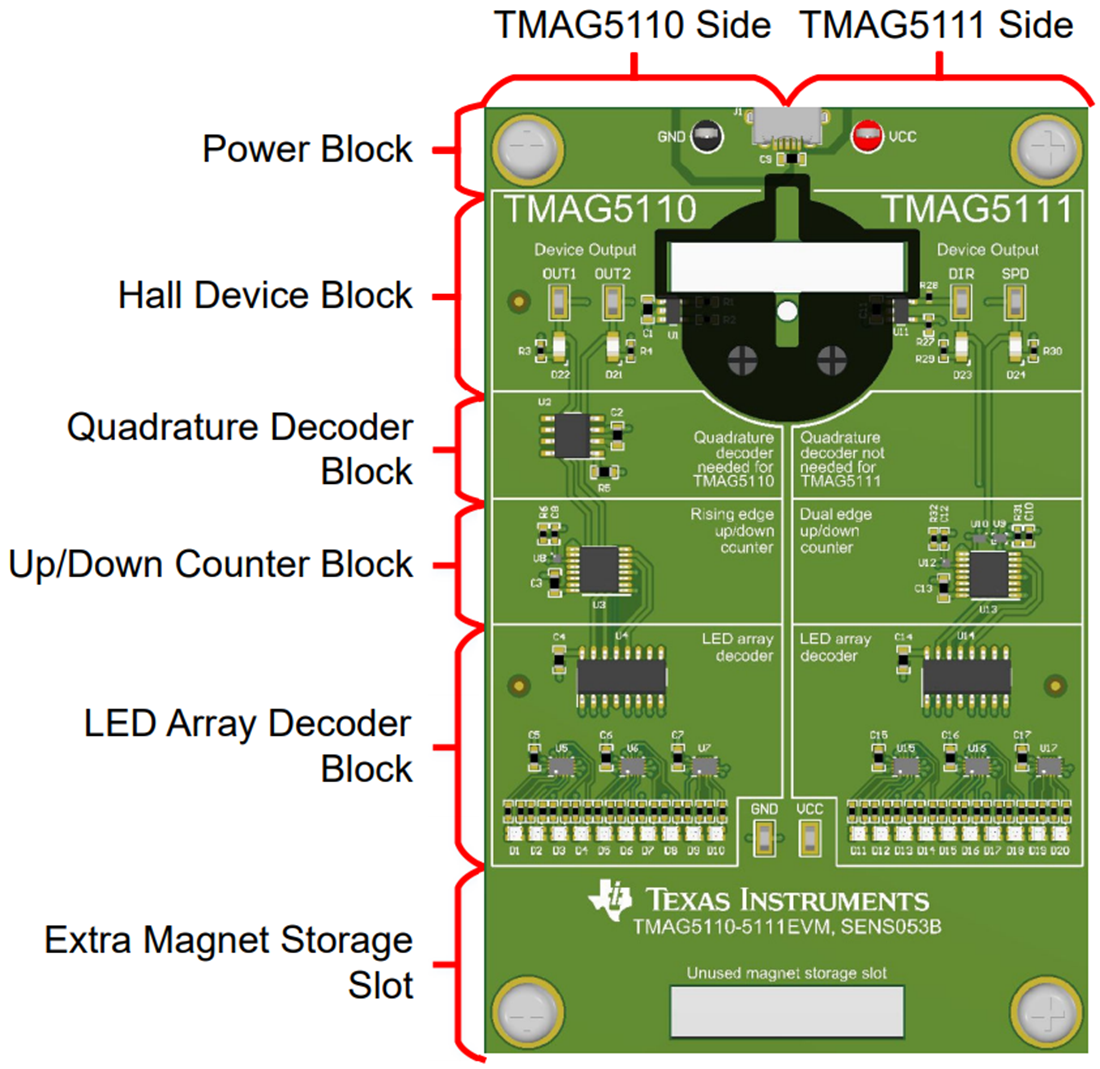

Texas Instruments TMAG5110-5111EVM霍尔效应评估模块 (EVM) 是一款带双霍尔锁存器的旋转编码板，具有用于正交 (TMAG5110) 和速度与方向 (TMAG5111) 实施的单独电路。有两个不同磁体和两个磁体放置选项用于Texas Instruments TMAG5110-5111EVM，可突出极脚距独立和磁体放置独立的双闩锁能力。
特性
- 用于TMAG5110和TMAG5111器件的单独电路，可显示正交实施和速度/方向实施
- 包含一个10极和20极环形磁铁，以显示器件的磁体间距独立性
- 每个磁体均可放在两个不同位置，以显示磁体放置的独立性
- 从每个器件到LED阵列显示器的视觉、逻辑步骤
- USB供电，方便使用
套件内容
- TMAG5110-5111EVM评估板
- 磁性观察膜
- 10极环形磁铁
- 20极环形磁铁
- 位置测试用塑料模块
- USB电缆
概述
相关产品
Texas Instruments TMAG511x/TMAG511x-Q1双霍尔效应锁存器
设计用于高速、高温电机应用。
其他资源
发布日期: 2021-08-11
| 更新日期: 2025-03-11
