Texas Instruments TMAG511x/TMAG511x-Q1双霍尔效应锁存器
Texas Instruments TMAG511x/TMAG511x-Q1二维双霍尔效应锁存器采用2.5V至38V电源供电。这些器件设计用于高速、高温电机应用，优化用于采用旋转磁体的应用。TMAG511x/TMAG511x-Q1集成了两个传感器和两个独立的信号链，具有两个独立的数字输出，提供速度和方向计算 (TMAG5111) 或直接提供每个独立锁存器的数字输出 (TMAG5110)。这种高集成度支持使用单个TMAG511x/TMAG511x-Q1器件，而不是两个单独的锁存器。
该器件采用标准3mT工作点以及1.4mT高灵敏度工作点。更高磁性灵敏度可提供低成本磁体选择和机械组件放置灵活性。Texas Instruments TMAG511x/TMAG511x-Q1还提供三种2轴组合选项（X-Y、Z-X、Z-Y），支持相对于磁体灵活放置传感器。该器件可在–40°C至+125°C的宽环境温度范围内始终如一地稳定运行。TMAG511x-Q1器件符合AEC-Q100标准，适用于汽车应用。
特性
- 2D感测，带平面和垂直霍尔传感器
- 固有正交，不受磁体对准或磁极间距影响
- 两个功能选项可选
- TMAG5110/TMAG5110-Q1 - 独立2D输出
- TMAG5111/TMAG5111-Q1 - 速度和方向输出
- 超高磁性灵敏度
- TMAG511xx2/TMAG511xx2-Q1 - ±1.4mT（典型值）
- TMAG511xx4/TMAG511xx4-Q1 - ±3mT（典型值）
- 快速传感带宽：40 kHz
- 工作VCC 范围：2.5V至38V
- 开漏输出（10mA灌电流）
- 宽环境工作温度范围
- –40°C至+125°C
- 保护特性
- 反向电源保护（高达-20V）
- 该器件可耐受高达40V电压
- 输出短路保护
- 输出电流限制
应用
- 增量旋转编码
- 线性速度和方向控制
- 电动百叶窗和遮阳帘
- 电动车库门
- 角度位置检测
- 旋钮控制
- 液体测量
- 角度速度和方向
- 电动泵
- 鼓风机风扇
- 车轮和电机速度

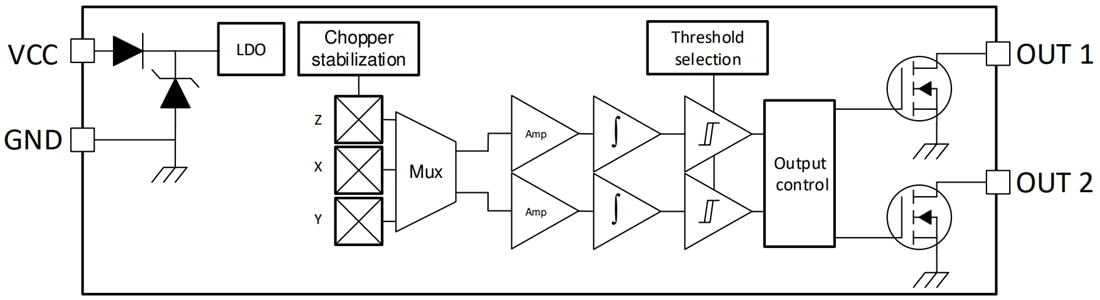

功能框图
相关开发工具
Texas Instruments TMAG5110-5111EVM霍尔效应评估模块
带双霍尔锁存器的旋转编码板，&用于正交和速度/方向实施。
Texas Instruments HALL-ADAPTER-EVM霍尔传感器评估模块
加快您的开关、锁存器和线性霍尔传感器的原型设计和测试。
