Texas Instruments TMAG5273线性3D霍尔效应传感器
Texas Instruments TMAG5273线性3D霍尔效应传感器设计用于各种工业和个人电子应用。TMAG5273在X、Y和Z轴上集成了三个独立的霍尔效应传感器。该传感器采用精密模拟信号链和集成式12位ADC，可对测量的模拟磁场值进行数字化处理。
该I2C接口在支持多种工作VCC 范围的同时，确保与低压微控制器进行无缝数据通信。TMAG5273具有集成温度传感器，可用于多种系统功能，例如热预算检查或给定磁场温度补偿计算。
TI TMAG5273可通过I2C接口进行配置，以实现磁轴和温度测量的任意组合。此外，该传感器可配置为各种电源选项（包括唤醒和睡眠模式），从而让用户能够根据其系统级需求优化系统功耗。
该器件提供多种传感器转换方案，I2C读取帧有助于优化吞吐量和精度。专用INT引脚可在低功耗唤醒和睡眠模式下可用作系统中断引脚，可由微控制器来触发新的传感器转换指令。集成角度计算引擎 (CORDIC) 为轴上和轴外角度测量拓扑提供全方位的360°角度位置信息。使用两个用户选择的磁轴进行角度计算。TMAG5273具有磁性增益和偏移校正功能，以减轻系统机械误差源的影响。
TMAG5273有四个不同的工厂编程I2C地址可选。通过修改用户可配置的I2C地址寄存器，该器件还支持其他I2C地址。在系统校准期间，每个可订购部件均可配置为选择适合磁体强度和元件放置的两个磁场范围中的一个。
TMAG5273可在–40°C至+125°C宽环境温度范围内稳定工作，采用DBV封装。
特性
- 可配置的功率模式包括：
- 有源模式电流：2.3mA
- 唤醒和睡眠模式电流：1µA
- 休眠模式电流：5nA
- X、Y或Z轴可选择的线性磁场范围：
- TMAG5273x1：±40mT、±80mT
- TMAG5273x2：±133mT、±266mT
- 来自用户定义的磁性和温度阈值交叉的中断信号
- 灵敏度漂移：5%（典型值）
- 集成角度CORDIC计算，带增益和失调调整
- 单轴转换速率：20kSPS
- 可配置平均高达32x，用于降低噪声
- 通过I2C或专用INT引脚的转换触发
- 经过优化的具有循环冗余校验 (CRC) 功能的I2C接口：
- 最大1MHz I2C时钟速度
- 特殊I2C帧读长，提高吞吐量
- 工厂编程和用户可配置的I2C地址
- 集成温度补偿，用于多种磁体类型
- 内置温度传感器
- 1.7V至3.6V电源电压 (VCC) 范围
- 工作温度范围：–40℃至+125℃
应用
- 电表
- 电子智能锁
- 智能恒温器
- 操纵杆和游戏控制器
- 无人机有效载荷控制
- 门窗传感器
- 磁性接近传感器
- 移动机器人电机控制
- 电动自行车
其他资源

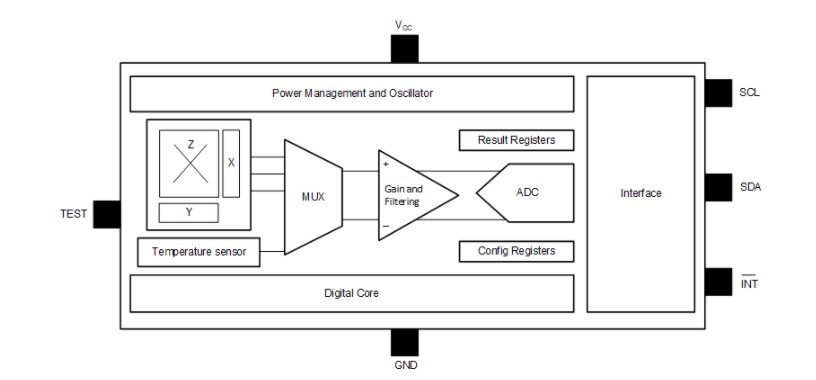

功能框图
相关评估模块
Texas Instruments TMAG5273EVM传感器评估模块 (EVM)
一个简单易用的平台，用于评估TMAG5273的主要特性和性能。
