Texas Instruments TMCS-A-ADAPTER-EVM传感器评估模块
Texas Instruments TMCS-A-ADAPTER-EVM传感器评估模块(EVM)设计用于快速方便地使用DVG、DVF或DZP封装的TMCS隔离式霍尔效应精密电流检测监控器。该评估模块允许用户通过霍尔输入侧推高达90A的电流，同时通过隔离栅测量隔离输出。Texas Instruments TMCS-A-ADAPTER-EVM包含一个未组装的PCB，上面有用于设备评估的测试点和分线针脚的位置。PCB焊盘为重叠设计，因此任何DVG、DVF或DZP封装的TMCS部件均可与TMCS-A-ADAPTER-EVM配合使用。该评估板不包括TMCS霍尔效应隔离式电流传感器样件。要测试的传感器必须单独订购才能使用该评估模块。
特性
- 在所有灵敏度和测量范围内评估采用DVG、DVF和DZP封装的TMCS器件
- TMCS1123
- TMCS1126
- TMCS1126-Q1
- TMCS1133
- 测试点和排针引脚，可轻松访问所有器件引脚
- 元件焊盘支持适当的电源旁路
- 大面积铜表面有助于散热
- 接线片连接器，用于将EVM连接到承载高达90A电流的载流引线
套件内容
- TMCS-A-适配器-EVM印刷电路板
- 一个陶瓷电容器，0.1uF，100V，+/-10%，X7S，AEC-Q200 1级，0603尺寸 CGA3E3X7S2A104K080AB
- 两个电阻器，0Ω，5%，0.125W，0603尺寸 MCT06030Z0000ZP500
- 八个微型测试点，SMT 5015
- 一个100mm插头，8x1（针数 x 排数）TH（螺纹安装）800-10-008-10-001000
- 两个端子连接器，带矩形接线片，接地1/4螺柱
- 两个中等强度钢六角螺母
- 两个钝化18-8不锈钢盘头插头螺钉1/4“ -20螺纹尺寸，1/2”长度
- 两个镀锌钢外部齿锁垫圈，用于M6螺钉尺寸、6.4mm内径、11mm外径

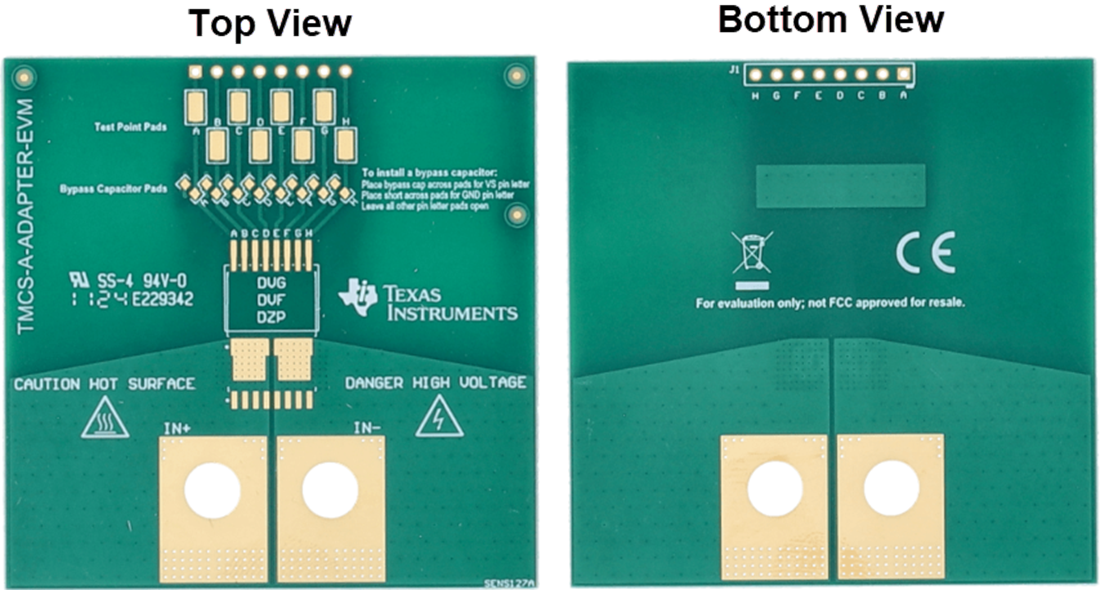

板布局
