Texas Instruments TMCS1107霍尔效应电流传感器

Texas Instruments TMCS1107霍尔效应电流传感器是一款电隔离霍尔效应电流传感器，能够测量DC或AC电流，且具有高精度、出色的线性度和温度稳定性。低漂移、温度补偿信号链在整个器件温度范围内具有 < 3%满量程误差。

输入电流流经内部1.8mΩ导体，该导体生成可通过集成霍尔效应传感器来测量的磁场。这种结构无需外部集中器，因此简化了设计。低导体电阻可最大限度地减少功率损耗和热耗散。固有的电流绝缘在电流路径和电路之间提供420V的生命周期内工作电压和3kVRMS 的基本隔离。集成式电气屏蔽可提供出色的共模抑制和瞬态抗扰度。

输出电压与输入电流成正比，具有多个灵敏度选项。TMCS1107具有固定灵敏度，因此可在3V至5.5V单电源下工作，消除了比例误差，提高了电源噪声抑制能力。当流入正输入引脚时，电流极性被视为正极性。提供单向和双向传感型号可选。Texas Instruments TMCS1107的最大电源电流为6mA，所有灵敏度型号都可在–40°C至+125°C额定工作温度范围内工作。

特性

  • ±1%典型值，±3%最大值，–40°C至125°C总误差
    • 敏感度误差：±0.9%
    • 失调误差：40mA
    • 失调漂移：0.2mA/°C
    • 线性误差：0.5%
  • 多种灵敏度选项
    • TMCS1107A1B/U - 50mV/A
    • TMCS1107A2B/U - 100mV/A
    • TMCS1107A3B/U - 200mV/A
    • TMCS1107A4B/U - 400mV/A
  • 零漂移内部基准
  • 双向和单向电流感测
  • 工作电源电压范围：3V至5.5V
  • 信号带宽：80kHz
  • 隔离等级：3kVRMS
  • 可靠的420V终生工作电压
  • 安全相关认证
    • UL 1577元件认可计划
    • IEC/CB 62368-1

应用

  • 电机和负载控制
  • 逆变器和半桥电流测量
  • 功率因数校正
  • 过流保护
  • 直流和交流电源监控

典型应用

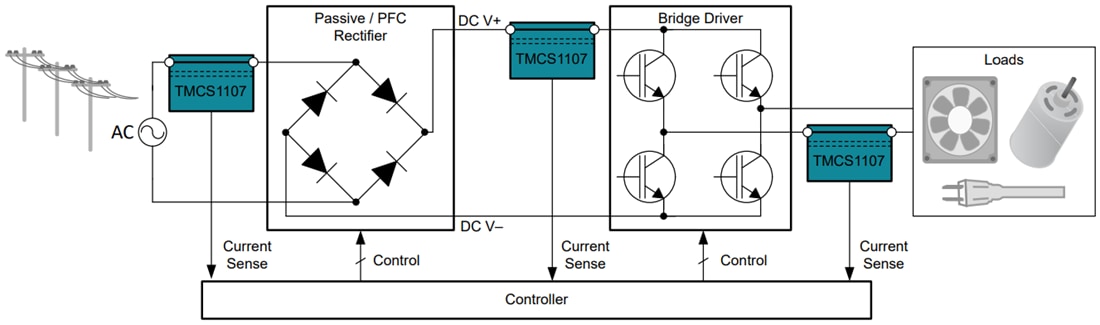

应用电路图 - Texas Instruments TMCS1107霍尔效应电流传感器

相关开发工具

Texas Instruments TMCS1107EVM电流检测评估模块

便于使用TMCS1107隔离式霍尔效应精密电流检测监控器。
