Texas Instruments TMCS1123/TMCS1123-Q1霍尔效应电流传感器
Texas Instruments TMCS1123/TMCS1123-Q1精密霍尔效应电流传感器设计用于满足电动汽车 (EV) 充电和太阳能等高压系统中高精度电流测量的需求。这些电流隔离传感器在+25°C时可提供高达80ARMS 的电流，并具有稳健的增强型隔离，增强工作电压为1100VDC，耐受隔离电压为5000VRMS 。TMCS1123/TMCS1123-Q1系列具有内置漂移补偿的精密信号调理电路，在整个温度和使用寿命内的最大误差小于1.75%，无需进行系统级校准，因此在整个系统生命周期内成为高度精确的解决方案。该设备可用于AC和DC电流测量，带宽为250kHz。TI TMCS1123/TMCS1123-Q1精密霍尔效应电流传感器采用至5.5V 3V低电压工作，采用SOIC (DVG) 10引脚封装。TMCS1123-Q1设备符合汽车应用类AEC-Q100认证。
特性
- 持续电流能力：高达80ARMS
- 稳健的增强型隔离
- 耐受隔离电压：5000VRMS
- 增强工作电压：1100VDC
- 低生命周期漂移：0.5%（最大值）
- 高精度
- 敏感度误差：0.3%
- 灵敏度漂移：20ppm/°C
- 失调误差：0.5 mV
- 偏移漂移：5µV/°C
- 线性误差：0.1%
- 对外部磁场具有高抗扰度
- 精密零电流基准输出
- 250 kHz 信号带宽
- 低传播延迟：600ns
- 快速过流检测响应：500ns
- 工作电源电压范围：3 V至5.5 V
- 双向和单向电流检测
- SOIC（DVG）10引脚封装
- 安全相关认证（已计划）
- UL 1577组件认证计划
- IEC/CB 62368-1
应用
- 太阳能
- 电机控制
- 电动汽车充电
- 电源
- 工业AC/DC电源
- 过流保护
开发工具
Texas Instruments TMCS-A-ADAPTER-EVM传感器评估模块
便于快速方便地使用TMCS隔离式霍尔效应精密电流检测监控器。
Texas Instruments TMCS1123xEVM 评估模块
旨在促进TMCS1123霍尔效应精密电流传感器的快速便捷使用。

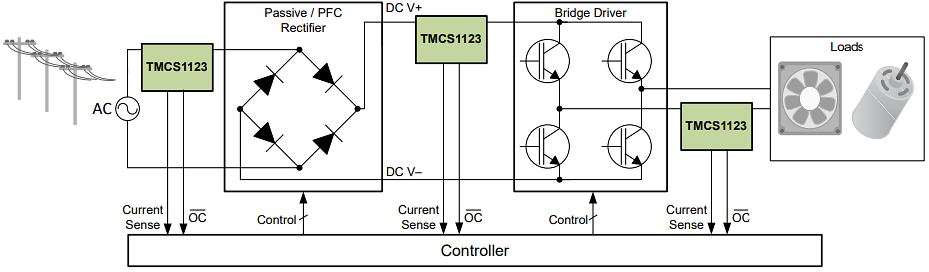

典型应用

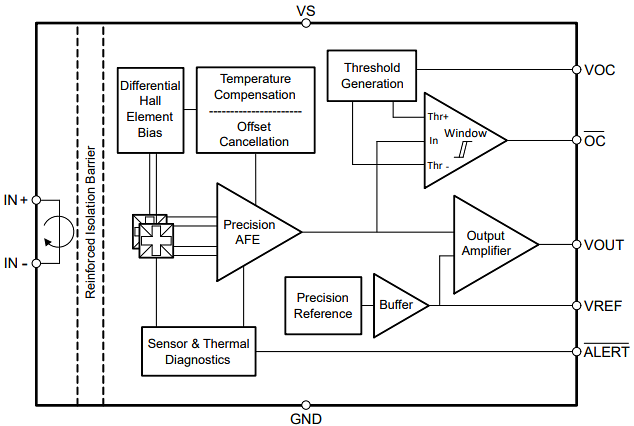

功能框图
引脚功能
其他资源
