Texas Instruments TMDS171 3.4Gbps TMDA重定时器
Texas Instruments TMDS171 3.4Gbps TMDA重定时器是一款数字音频接口 (DVI) 或高清多媒体接口 (HDMI) 重定时器。TMDS171 支持四条 TMDS 通道、音频返回通道 (SPDIF_IN/ARC_OUT)、热插检测 (HPD) 和数字显示控制 (DDC) 接口。TMDS171支持高达3.4Gbps的信号传输速率，可实现最高分辨率达4k2k30p 24位/像素和高达WUXGA 12位色深或1080p，并且具有较高的刷新率。TMDS171在低于1.0 Gbps的数据速率下会自动配置为重驱动器，而在高于该速率时会自动配置为重定时器。
特性
- HDMI输入端口到输出端口，支持CDR，高达3.4Gbps数据速率
- 兼容HDMI1.4b电气参数
- 支持4k2k30p，高达WUXGA12位色深或1080p，采用Higher Refresh Rates™
- 重计时输入流，以补偿随机抖动
- 自适应接收器均衡器或可编程固定均衡器
- I2C和引脚搭接可编程
- 5+位对间偏差补偿
- 链接调试工具，包括RX均衡器后的眼图
- 支持单端模式ARC
- 48引脚7mm×7mm 0.5mm脚距VQFN封装
- 扩展商用温度范围：0°C-85°C (TMDS171)
- 工业温度范围：-40°C-85°C (TMDS171I)
应用
- 数字电视
- 数字投影机
- 音频/视频设备
- 蓝光DVD
- 监视器
- 台式机/一体机
- 有效连接线
相关产品
Texas Instruments TMDS171RGZEVM TMDS重定时器评估模块
是专为有助于客户评估带HDMI接口的视频应用TMDS171设备而开发的印刷电路板。

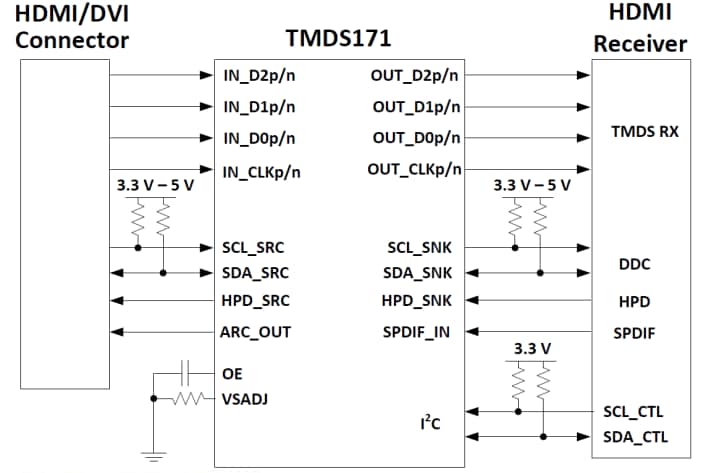

简化示意图
