Texas Instruments TMP139 数字温度传感器
Texas Instruments TMP139数字温度传感器是一款高精度温度传感器，具有与I2C/I3C兼容的数字接口，支持带内中断（IBI）。TMP139满足JEDEC JESD302-1对B级器件的接口要求，温度精度超越了规范要求，可实现更高性能的DDR5存储器模块。TMP139采用紧凑型6球DSBGA封装，设计用于高速、高精度、低功耗热监控应用。
Texas Instruments TMP139在–40°C至+125°C整个温度范围内的典型精度为±0.25°C，设有片上11位模数转换器（ADC），温度分辨率为0.25°C。TMP139设计在1.8V内核电源和1V I/O电源下工作。每125ms转换时，平均静态电流低至4.7µA（典型值）。
特性
- 支持JEDEC JESD302-1 DDR5 B级温度传感器
- 超出JEDEC温度精度规范
- ±0.25°C（典型值）
- ±0.5°C（最大值）（+75°C至+95°C）
- ±0.75°C（最大值）（–40°C至+125°C）
- 工作温度范围：-40°C至+125°C
- 低功耗
- 平均静态电流：4.7µA（典型值）
- 待机电流：0.6µA（典型值）
- I/O电源：1V
- 内核电源：1.8V
- 双线串行总线接口（I2C和I3C基本工作模式）
- 在I3C基本模式下，数据传输速率高达12.5MHz
- 频段内中断 (IBI)，用于提醒主机
- 奇偶校验错误检查功能，用于主机写入
- 数据包错误检查功能，用于主机读写
- 0.25°C (1 LSB) 11位分辨率
- 标准6焊球DSBGA (WCSP) 封装，脚距为0.5mm
应用
- DDR5 DIMM模块
- 服务器
- 笔记本电脑
- 工作站
- SSD

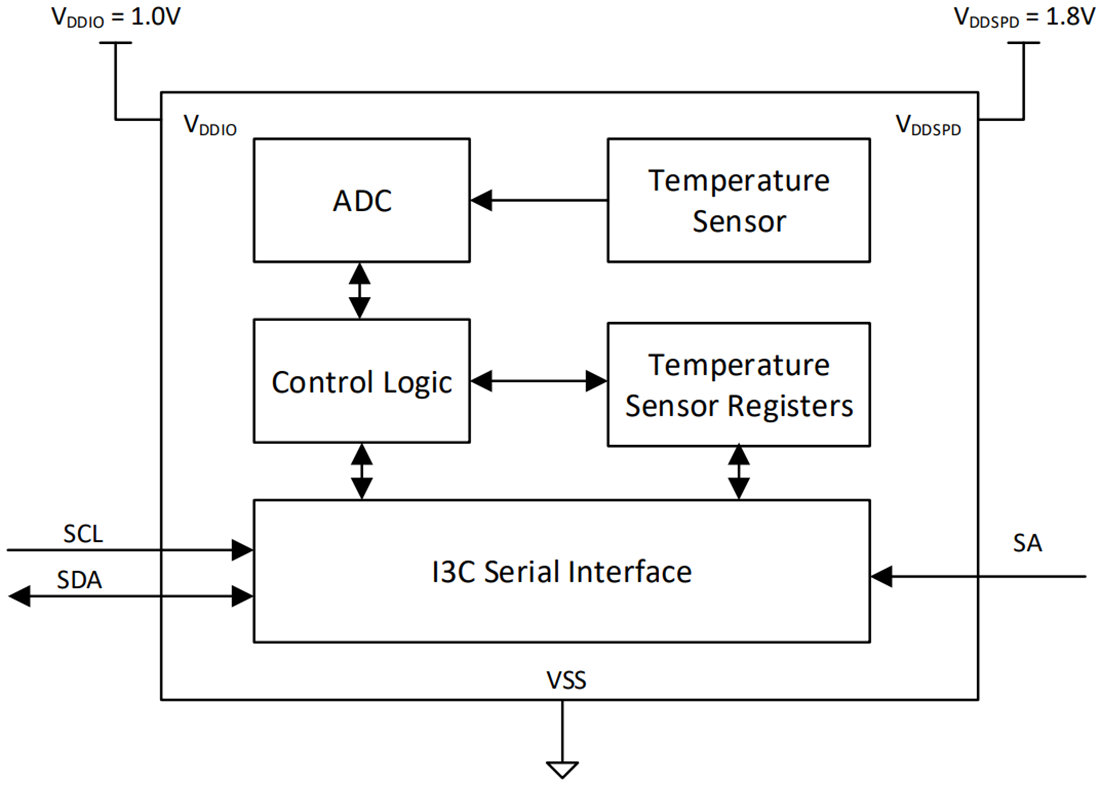

功能框图
其他资源
发布日期: 2021-02-12
| 更新日期: 2023-10-30
