Texas Instruments TMP390/TMP390-Q1可编程温度开关
Texas Instruments TMP390/TMP390-Q1电阻可编程温度开关是一款超低功耗、双通道、电阻可编程温度开关。这些开关可以保护和检测-50°C至130°C系统热事件。TMP390/TMP390-Q1提供独立的过温（热）和欠温（冷）检测。跳闸温度 (TTRIP) 和热迟滞 (THYST) 选项通过SETA和SETB引脚上的两个E96系列 (1%) 标准十进制值电阻器来编程。每个电阻的范围为1.05KΩ至909KΩ，代表48个独特值中的一个。
SETA输入上接地电阻的值设置通道A的TTRIP 阈值。SETB输入上接地电阻的值设置通道B的TTRIP阈值， 以及两个通道的5°C或10°C的HYST选项，以防止不希望的数字输出切换。电阻器精度对TTRIP精度没有影响。为了实现客户板级制造，TMP390/TMP390-Q1支持跳闸测试功能，通过执行SETA或SETB引脚激活数字输出。TMP390-Q1器件符合汽车应用类AEC-Q100标准。
特性
- 电阻器可编程温度跳闸点和滞后选项
- 电阻器公差为零误差起到了积极作用
- 滞后选项：5°C和10°C
- 单独输出，可实现过热或欠热检测
- 通道A（过热）：+30°C至+124℃，2°C步进
- 通道B（欠温）：-50°C至+25°C，5°C步进
- 精度等级选项（-55°C至+130°C最大值）
- A2级：±3.0°C（0°C至+70°C时±1.5°C）
- A3级：±3.5°C（0°C至+70°C时±2.0°C）
- 超低功耗：0.5µA（25°C时典型值）
- 工作温度范围：−55°C至+130°C
- 电源电压：1.62V至5.5V
- 开漏输出
- 跳闸测试功能启用系统内测试
- 采用SOT-563 (1.60mm×1.20mm) 6引脚封装
应用
- 直流/交流逆变器
- 直流/直流转换器
- 温度变送器
- 环境控制系统 (ECS)
- 电动工具
- 移动电源
- 无线基础设施
- WLAN/Wi-Fi接入点
- 核心路由器
- 边缘路由器
- 宏远程无线电单元 (RRU)
数据手册

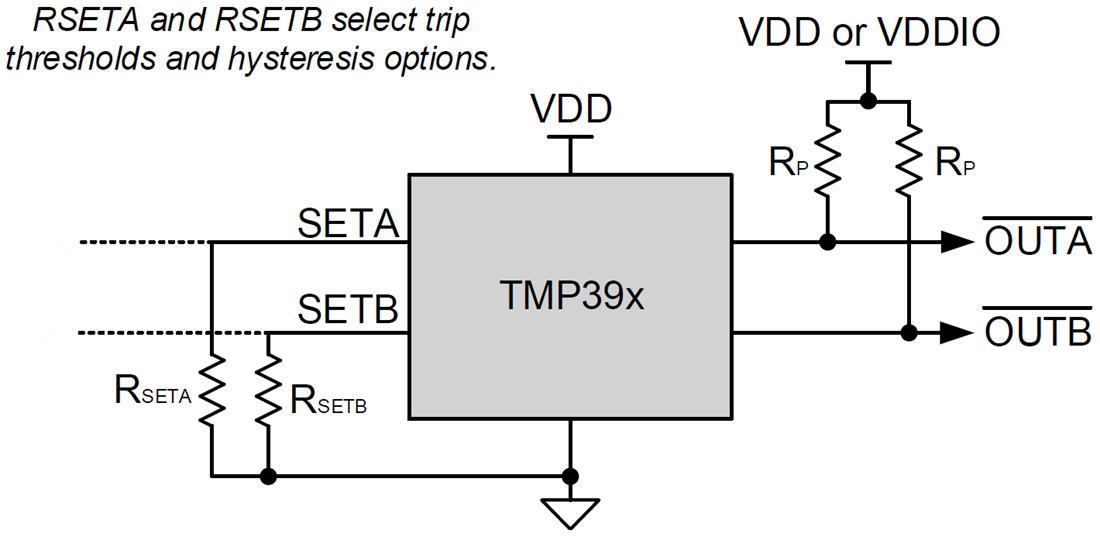

简化示意图
相关开发工具
Texas Instruments TMP390EVM/TMP392EVM开关评估模块
用于测试和评估TMP390或TMP392模拟温度开关的即插即用系统。
