Texas Instruments TMP392EVM评估模块
Texas Instruments TMP392EVM评估模块是一款用于测试和评估TMP392模拟温度开关的即插即用系统。TMP392EVM评估模块为双通道开关（带热跳闸和温跳闸设置）提供电阻可编程输入，以保护两种不同的过热条件，或者用于过热关断/警告。
TMP392EVM有USB端口或外部电源两个电源选项。两个通道均可进行跳闸测试，方法是使用TMP392输出端带有LED指示灯的板载按钮来显示传感器何时跳闸。传感器位于可与主PCB板分开的分线板上，以便进行原型设计。
TMP392EVM评估模块不需要任何校准或软件编程，因为跳闸点通过电阻器以物理方式设置，可以替换电阻器以在其他温度阈值下进行测试。
特性
- 双通道跳闸点设置
- 手动跳闸测试
- 手动复位
- USB或外部电源选项
- 可拆卸传感器板，用于原型设计
套件内容
- PCB测试板：TMP392EVM
- USB延长电缆

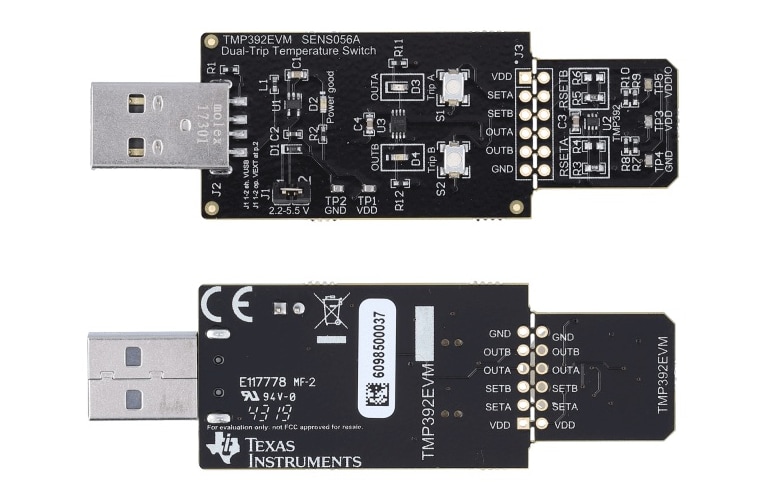

布局
框图
Related Development Tool
Texas Instruments TMP392双通道温度开关
在30°C至130°C温度范围内保护和检测系统热事件的温度开关。
