Texas Instruments TMP709/TMP709-Q1跳变点温度开关
Texas Instruments TMP709/TMP709-Q1跳变点温度开关是一个完全集成的电阻可编程温度开关，在整个工作范围内仅通过一个外部电阻即可设置温度阈值。TMP709/TMP709-Q1提供漏极开路的低电平有效输出，电源电压范围为2.7V至5.5V。温度阈值精度通常为±0.5°C，最高为±3°C（60°C至100°C）。静态电流消耗典型值是40μA。滞后是引脚可选择为2°C或10°C。TMP709-Q1器件符合汽车应用的AEC-Q100标准。
特性
- 阀值精度：
- ±0.5°C（典型值）
- ±3°C（最大值，60°C至100°C）
- 通过1%外部电阻器设置的温度阈值
- 低静态电流：40µA（典型值）
- 开漏有效低电平输出级
- 引脚可选2°C或10°C滞后
- 在VCC = 0.8V时指定重置操作
- 电源范围：2.7V至5.5V
- 封装： 5引脚SOT-23
应用
- 电脑（笔记本电脑和台式机）
- 服务器
- 工业和医疗设备
- 存储区域网络
- 汽车
Datasheets

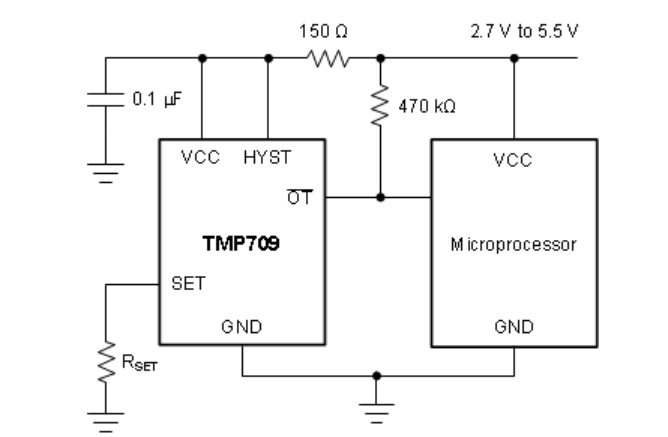

TMP709功能图
发布日期: 2017-08-01
| 更新日期: 2025-03-06
