TI TMS320C5515 定点 DSP

TI TMS320C5515 定点 DSP

Texas Instruments TMS320C5515 定点数字信号处理器配有 TMS320C5000™ 内核，以其增强的并行特征和节能特点实现了低功耗和高性能。 TI TMS320C5515 DSP 支持内部总线结构，包括一条程序总线、一条 32 位数据读取总线、两条 16 位数据读取总线、两条 16 位数据写入总线和其他外设和 DMA 活动专用的总线。 这些总线具有在单个循环中执行高达四次 16 位数据读取和两次 16 位数据写入的能力。 TI TMS320C5515 DSP 包括一个 10 位 SAR ADC 和 GPIO 功能，为 LDC 显示器、键盘和媒体接口提供了充足的状态、中断和位输入/输出引脚。 这些 TI 定点 DSP 的外围设备包括一个外部储存器接口 (EMIF)， 该接口可提供无粘结访问异步存储器和高速高密度存储器。 TMS320C5515 DSP 设计用于各种低功耗应用，包括无线音频设备、回声消除耳机、便携式医疗器械和语音应用

特点
  • 高性能、低功耗的 TMS320C55x™ 定点数字信号处理器
    • 16.67、13.33、10、8.33 ns 指令周期时间
    • 60、75、100、120 MHz 时钟速度
    • 每个周期执行一个/两个指令
    • 双乘法器【高达每秒 2 亿或 2.4 亿次乘加运算 (MMACS)】
    • 两个算术/逻辑单元 (ALU)
    • 三条内部数据/操作数读取总线和两条内部数据/操作数写入总线
    • 与 C55x 设备软件兼容
    • 可提供工业温度设备
  • 320 K 字节零等待状态片载 RAM，包括：
    • 64K 字节的双存取 RAM (DARAM)，8 块 4K × 16 位
    • 256K 字节的单存取 RAM (SARAM)，32 块 4K × 16 位
  • 128K 字节零等待状态片载 ROM（4 块 16K × 16 位）
  • 4M × 16 位最大可寻址外部储存器空间 (SDRAM/mSDRAM)
  • 16/8 位外部储存器接口 (EMIF)，带可连接下列设备的无粘接接口：
    • 8/16 位 NAND 闪存， 1 位和 4 位 ECC
    • 8/16 位 NOR 闪存
    • 异步静态 RAM (SRAM)
    • SDRAM/mSDRAM （1.8、2.5 和 3.3 V）
  • 直接内存存取 (DMA) 控制器
应用
  • 无线音频设备（耳机、麦克风、扬声器电话等）
  • 回声消除耳机
  • 便携式医疗器械
  • 语音应用
  • 工业控制
  • 指纹生物特征识别技术
  • 软件无线电
  • 社区资源

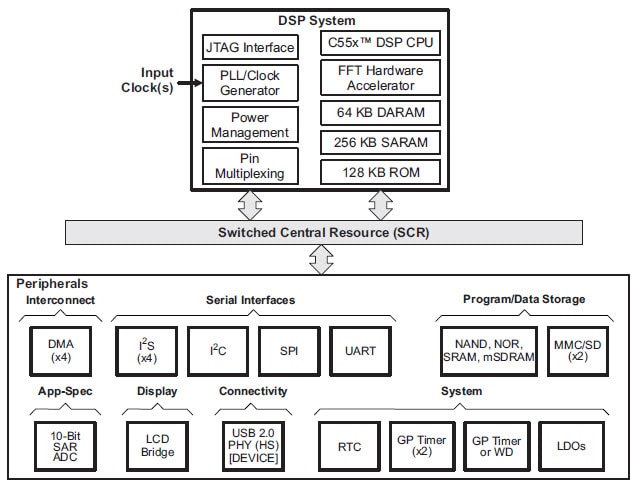

框图
框图
