Texas Instruments TMX320C5535定点DSP

Texas Instruments TMX320C5535定点DSP

Texas Instruments TMX320C5535定点数字信号处理器(DSP)设计用于低功率应用，基于TMS320C55x DSPC55x DSP代CPU处理器核心。 该架构增加并行能力，注重省电设计，从而提高性能，降低功率。 TI TMX320C5535 DSP支持内部总线结构，其包括一条程序总线、一条32位数据读取总线和两条16位数据读取总线、两条16位数据写入总线以及其他用于外围设备和DMA活动的总线。 这些总线具有在单个循环中执行高达四次16位数据读取和两次16位数据写入的能力。 该设备还包括4个DMA控制器，每个有4个通道，为16个独立的通道上下文提供数据移动，没有CPU干预。 TI TMX320C5535具有通用输入和输出功能以及10位SAR ADC，为状态中断以及LCD显示器、键盘和媒体接口的位I/O提供了充足的引脚。 TI TMS320C5535 DSP包括一个紧耦合FFT硬件加速器。 该紧耦合FFT硬件加速器支持8-1024点（指数幂为2）实数、复数的FFT。

TI TMDX5535EZDSP USB记忆棒开发套件

TI TMDX5535eZdsp是一款由USB供电的小型超低成本DSP开发套件，其包括评估C553x代所需的全部硬件和软件，是业内成本最低、功率最低的16位DSP。 该TI套件成本超低，可以快速、轻松评估C5535的高级功能。 TMDX5535eZdsp套件配备板载XDS100仿真器，能够实现全过程级调试能力，同时还支持Code Composer Studio™ (CCStudio)集成开发环境(IDE)版本4.x和包括DSP/BIOS™内核的eXpressDSP™软件。 开发套件的全部内容包括C5535 ezdsp电路板、CCStudio IDE（版本4.x）和带麦克风的耳机、2GB的微型SD卡、USB音频类免费软件框架和人机交互设备(HID)应用以及现成的USB音频类应用全面功能演示。

DSP特点
  • 高性能、低功耗TMS320C55x定点数字信号处理器
    • 20ns、10ns指令周期时间
    • 50MHz、100MHz时钟速度
    • 每个周期执行一条/两条指令
    • 双乘法器【高达每秒2亿次乘加运算(MMACS)】
    • 两个算术/逻辑单元(ALU)
    • 三条内部数据/操作数读取总线和两条内部数据/操作数写入总线
    • 与C55x设备软件兼容
    • 可提供工业温度设备
  • 320K字节零等待状态片上RAM，包括：
    • 64K字节的双存取RAM (DARAM)，8块4K × 16位
    • 256K字节的单存取RAM (SARAM)，32块4K × 16位
    • 128K字节零等待状态片上ROM（4 块16K × 16位）
    • 紧耦合FFT硬件加速器
  • 外围设备
    • 直接内存存取(DMA)控制器
      • 4个DMA，每个有4个通道（共16个通道）
    • 3个32位通用计时器
      • 1个可选为看门狗和/或GP
应用
  • 无线音频设备（例如耳机、麦克风、扬声器电话）
  • 回声消除耳机
  • 便携式医疗器械
  • 语音应用
  • 工业控制
  • 指纹生物特征识别技术
  • 软件无线电
开发套件特点
  • C5535处理器小型DSP开发套件
  • TMS320C5535定点超低功耗DSP
  • 内置XDS100仿真器
  • USB 2.0高速
  • 微型SD卡槽，带2GB微型SD卡
  • 线路输入/麦克风输入、耳机输出音频插孔
  • 60引脚扩展连接器
  • 96 x 16像素OLED显示器
  • 包括Code Composer Studio IDE 4.x
  • USB音频类软件框架和HID应用
  • 现成的演示软件
  • CD-ROM中有完整文档，包含源代码

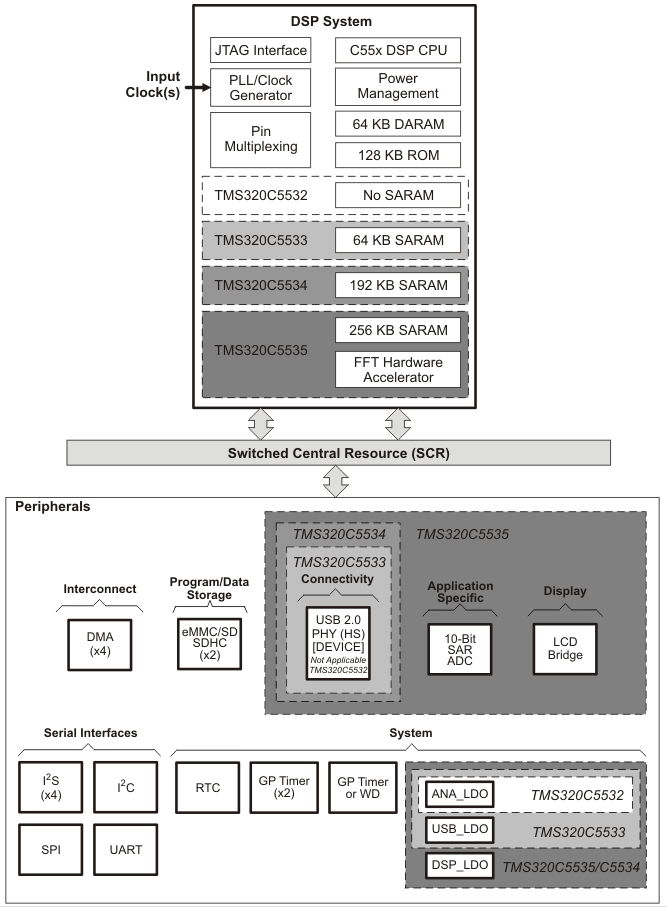

TMX320C553x框图
框图
