Texas Instruments TMS320F280x、TMS320C280x、TMS320F2801x DSP

Texas Instruments TMS320F280x、TMS320C280x和TMS320F2801x数字信号处理器属于DSP一代，是针对要求严格的控制应用而设计的高度集成、高性能解决方案的一部分。TI TMS320F280x、TMS320C280x和TMS320F2801x DSP采用低功耗1.8V内核、3.3V I/O和高性能静态CMOS技术。

TMS320F280x、TMS320C280x、TMS320F2801x数字信号处理器采用边界扫描架构，具有多达16路PWM输出和低功耗模式。TMS320F280x、TMS320C280x和TMS320F2801x采用薄型四方扁平 (PZ) 和MicroStar BGA™封装。

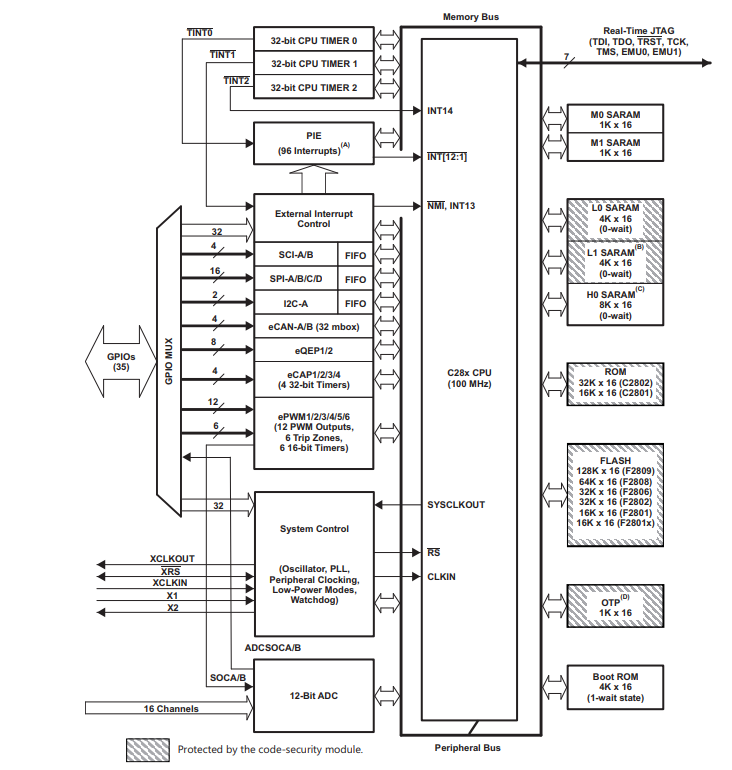

特性

高性能静态CMOS技术
- 100MHz（10ns周期时间）
- 60MHz（16.67ns周期时间）
- 低功耗（1.8V内核，3.3V I/O）设计
支持JTAG边界扫描
- IEEE标准1149.1-1990标准测试访问端口和边界扫描架构
高性能32位CPU（TMS320C28x）
- 16x16和32x32 MAC操作
- 16x16双MAC
- Harvard总线架构
- 连动运算
- 快速中断响应和处理
- 统一存储器编程模型
- 高效代码（使用C/C++和汇编语言）
片上存储器
- F2809：128K x 16闪存，18K x 16 SARAM
- F2808：64K x 16闪存，18K x 16 SARAM
- F2806：32K x 16闪存，10K x 16 SARAM
- F2802：32K x 16闪存、6K x 16 SARAM
- F2801：16K x 16闪存，6K x 16 SARAM
- F2801x：16K x 16闪存、6K x 16 SARAM
- 1K x 16 OTP ROM（仅限闪存器件）
- C2802：32K x 16 ROM，6K x 16 SARAM
- C2801：16K x 16 ROM，6K x 16 SARAM
启动ROM（4K×16）
- 具有软件启动模式（通过SCI、SPI、CAN、I²C和并行I/O）
- 标准数学表
时钟和系统控制
- 片上振荡器
- 看门狗定时器模块
任何GPIO A引脚均可连接到三个外部内核中断之一
可支持所有43个外设中断的外设中断扩展 (PIE) 模块
字节顺序：小端序
128位安全密钥/锁
- 保护闪存/OTP/L0/L1块
- 防止固件反向工程
三个32位CPU定时器

增强型控制外设
- 多达16个PWM输出
- 多达6个HRPWM输出，具有150ps MEP分辨率
- 多达4个捕获输入
- 多达2个正交编码器接口
- 多达6个32位/6个16位定时器
串行端口外设
- 多达4个SPI模块
- 多达2个SCI (UART) 模块
- 多达2个CAN模块
- 一个内部集成电路 (I2C) 总线
12位ADC，16个通道
- 2 x 8通道输入多路复用器
- 两个采样和保持
- 单一/同步转换
- 快速转换速率：
  - 80ns - 12.5MSPS（仅限F2809）
  - 160ns - 6.25MSPS（280x）
  - 267ns – 3.75MSPS（F2801x）
- 内部或外部基准
最多达35个可单独编程并带有输入过滤的多路复用GPIO引脚
高级仿真特性
- 分析和断点功能
- 通过硬件进行实时调试
开发支持内容
- ANSI C/C++编译器/汇编器/链接器
- Code Composer Studio™ IDE
- SYS/BIOS
- 数字电机控制和数字电源软件库
低功耗模式和节能
- 支持IDLE、STANDBY和HALT模式
- 禁用单个外设时钟
封装选项
- 薄型四方扁平 (PZ)
- MicroStar BGA™（GGM、ZGM）
温度选项
- A：-40°C至+85°C（PZ、GGG、ZGM）
- S：-40°C至+125°C（PZ、GGG、ZGM）
- Q：-40°C至+125°C (PZ)
- （符合汽车应用类AEC-Q100标准）
