Texas Instruments TMS320VC5502定点数字信号处理器

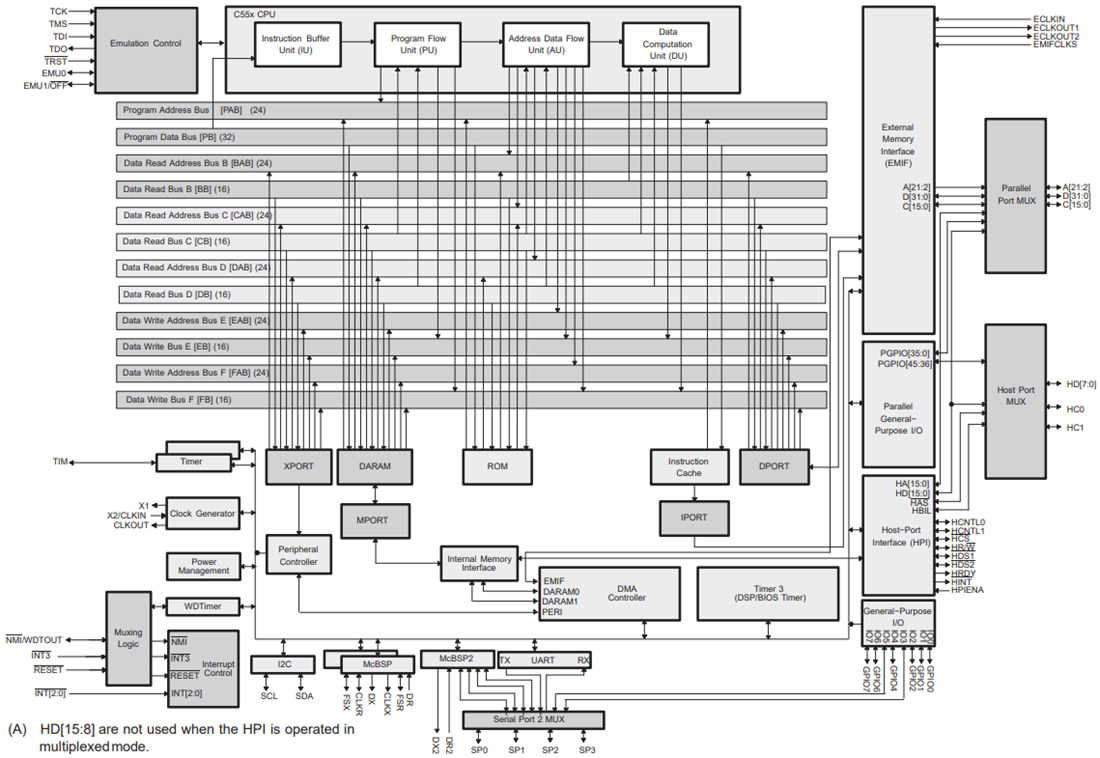

Texas Instruments TMS320VC5502定点数字信号处理器 (DSP) 基于TMS320C55x DSP CPU处理器内核。通过增强并行能力并全面降低功耗，Texas Instruments TMS320C55x DSP架构实现了高性能和低功耗。CPU支持内部总线结构，包括一条程序总线、三条数据读取总线、两条数据写入总线以及专门用于外设和DMA操作的附加总线。这些总线可在一个周期内执行高达三次数据读取和两次数据写入。并联时，DMA控制器每个周期可以执行高达两次数据传输，不受CPU运行的影响。

TMS320C55x CPU提供两个乘法累加（MAC）单元，每个单元均可在单个周期内实现17位乘以17位乘法。一个中央40位算法和逻辑单元 (ALU) 由一个附加16位ALU提供支持。ALU的使用由指令集控制，能够优化并联活动和功耗。这些资源在TMS320C55x CPU的地址单元 (AU) 和数据单元 (DU) 中进行管理。TMS320C55x DSP代支持可变字节宽度指令集，可提高代码密度。该指令单元 (IU) 执行内部或外部存储器中的32位程序取指令并且进行针对程序单元 (PU) 的指令排队。该程序单元对指令进行解码，将任务指向地址单元 (AU) 和数据单元 (DU) 资源，并管理受到完全保护的管线。跳转预测功能避免了条件指令执行时的管线冲刷。

TMS320C5502外设集包括一个外部存储器接口 (EMIF)，可无缝访问EPROM和SRAM等异步存储器以及同步DRAM等高速高密度存储器和同步突发RAM。其他外设包括UART、看门狗定时器和I-Cache。三个全双工多通道缓冲串行端口 (McBSP) 为各种行业标准串行设备提供无缝接口，并通过多达128个单独启用的通道进行多通道通信。主机端口接口 (HPI) 是一个8/16位并行接口，用于让主机处理器能够访问5502上的32K字内部存储器。HPI可配置为多路复用或非多路复用模式，为各种主机处理器提供无缝接口。DMA控制器在没有CPU干预的情况下为六个独立通道上下文提供数据移动。另外还包括两个通用定时器、八个专用通用I/O (GPIO) 引脚和模拟锁相环 (APLL) 时钟生成。

特性

高性能、低功耗、定点TMS320C55x™数字信号处理器 (DSP)
- 指令周期时间：3.33/5ns
- 时钟速率：300/200MHz
- 16Kb指令缓存 (I-Cache)
- 每周期执行一条/两条指令
- 双乘法器［高达600百万次每秒乘积累加运算(MMACS)]
- 两个算术/逻辑单元 (ALU)
- 一条程序总线、三条内部数据/操作数读取总线和两条内部数据/操作数写入总线
指令缓存 (16KB)
32K × 16位片上RAM，由八块4K × 16位双存取RAM (DARAM) (64KB) 组成
16K × 16位一次等待状态片上ROM (32KB)
8M × 16位最大可寻址外部存储器空间
32位外部并行总线存储器，支持外部存储器接口 (EMIF)，具有通用输入/输出 (GPIO) 功能和无缝接口
- 异步静态RAM (SRAM)
- 异步EPROM
- 同步DRAM (SDRAM)
- 同步突发RAM (SBRAM)
仿真/调试跟踪功能保存最后16个程序计数器 (PC) 不连续值和之前32个PC值

对六个器件功能域的可编程低功耗控制
片上外设
- 6通道直接内存访问 (DMA) 控制器
- 三个多通道缓冲式串行端口（McBSP）
- 可编程模拟锁相环 (APLL) 时钟发生器
- 通用I/O (GPIO) 引脚和专用输出引脚 (XF)
- 8位/16位并行主机端口接口 (HPI)
- 4个计时器
  - 两个64位通用定时器
  - 64位可编程看门狗定时器
  - 64位DSP/BIOS™计数器
- 内部集成电路 (I²C) 接口
通用异步接收器/发射器 (UART)
基于片上扫描的仿真逻辑
IEEE Std 1149.1 (JTAG) 边界扫描逻辑
封装
- 176引脚LQFP（薄型四方扁平）（PGF后缀）
- 201引脚MicroStar BGA™（球栅阵列）（GZZ和ZH后缀）
3.3V I/O电源电压
内核电源电压：1.26V
