Texas Instruments TMUX1072双通道2:1模拟多路复用器

Texas Instruments TMUX1072双通道2:1模拟多路复用器具有集成的过压检测和断电保护功能。该器件是一个双向器件，可用作2:1或1:2开关，同时支持超过VCC高达5.5V的信号。TMUX1072在I/O引脚上的保护功能可承受高达18V的电压，并配备自动关闭电路来保护开关后面的系统组件。这种保护功能还用于电源定序。系统中的某些电路板可能会在其他电路板准备好接收信号之前通电。该器件可以检测过压和过热事件，通过FLT引脚提供漏极开路输出信号。

特性

  • 电源范围：2.3V至5.5V
  • 断电保护：VCC=0V时，I/O引脚处于高阻抗状态
  • 过压和过热监测
  • 公共引脚上具有0V至18V过压保护 (OVP)
  • 支持超出VCC高达5.5V的信号
  • 低RON：6Ω
  • 典型带宽：1.2GHz
  • CON典型值为4.5pF
  • 低功耗禁用模式
  • 1.8V兼容型逻辑输入
  • ESD保护性能超出JESD22标准
  • 2000V人体模型 (HBM)
  • 采用小型2.00mmx1.70mm QFN封装

应用

  • 数据采集 (DAQ)
  • 现场仪表
  • 视频监控
  • 暖通空调系统
  • 后置摄像头

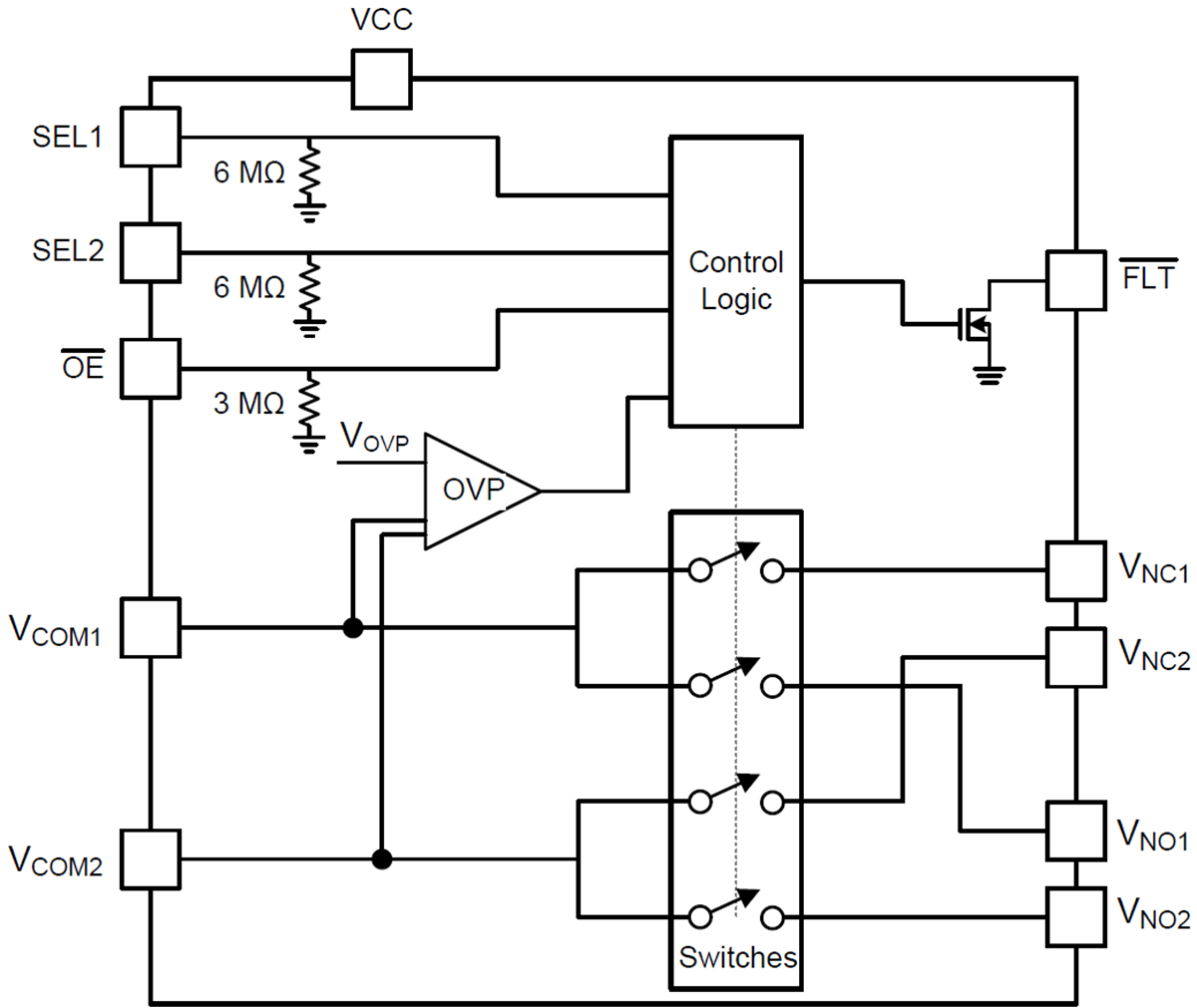

功能框图

框图 - Texas Instruments TMUX1072双通道2:1模拟多路复用器
发布日期: 2018-08-29 | 更新日期: 2023-04-25
