Texas Instruments TMUX1101/TMUX1102精密模拟开关
Texas Instruments TMUX1101/TMUX1102精密模拟开关是互补金属氧化物半导体 (CMOS) 单刀单掷 (SPST) 开关。该器件具有1.08V至5.5V的宽工作电源范围，因此可用于从医疗设备到工业系统的各种应用。这些器件可在源极引脚 (Sx) 和漏极引脚 (D) 上支持从GND到VDD范围内的双向模拟和数字信号。逻辑控制输入 (SEL) 具有兼容1.8V逻辑的阈值。当器件在有效电源电压范围内运行时，该阈值可确保TTL和CMOS逻辑电路的兼容性。SEL为逻辑1时，TMUX1101的开关打开，SEL为逻辑0时，TMUX1102打开。失效防护逻辑电路要求先在SEL引脚上施加电压，然后在电源引脚上施加电压，从而保护器件免受潜在的损害。
这些器件是精密开关和多路复用器系列的一部分。这些器件具有非常低的导通和关断漏电流以及低电荷注入，因此可用于高精度测量应用。3nA的低电源电流和小型封装选项使其可用于便携式应用。
特性
- 宽电源电压范围：1.08V至5.5V
- 低漏电流：3pA
- 低电荷注入：-1.5pC
- 低导通电阻：1.8Ω
- 工作温度范围：-40°C至+125°C
- 1.8V逻辑兼容
- 失效防护逻辑
- 轨到轨运行
- 双向信号路径
- 先断后合开关
- ESD保护HBM：2000V
应用
- 采样和保持电路
- 反馈增益开关
- 信号隔离
- 现场发射器
- 可编程逻辑控制器 (PLC)
- 工厂自动化和控制
- 超声波扫描仪
- 患者监护和诊断
- 心电图 (ECG)
- 数据采集系统 (DAQ)
- ATE测试设备
- 电池测试设备
- 仪器仪表：实验室，分析，便携式
- 智能仪表：水和煤气
- 光学网络
- 光学检测设备

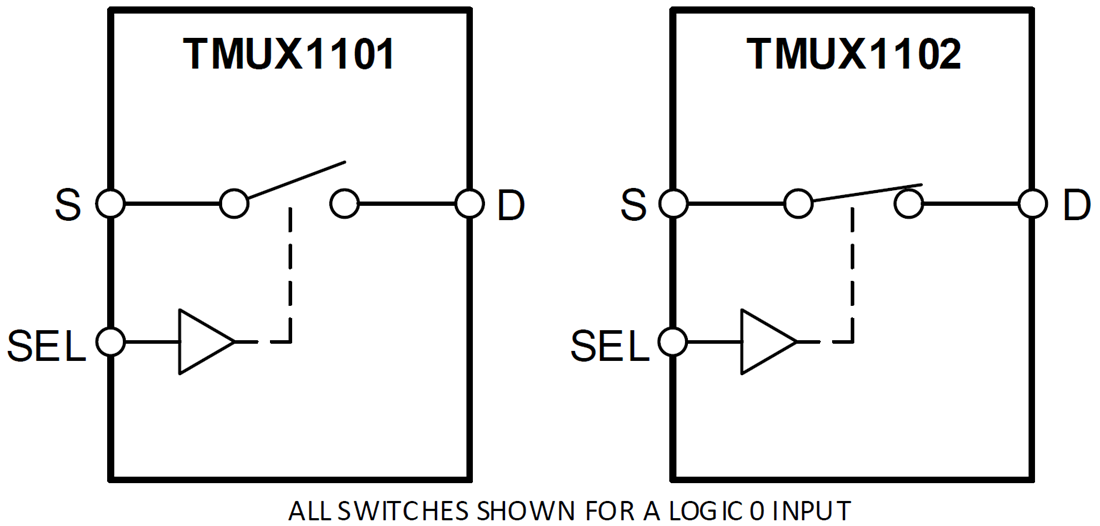

功能框图
