Texas Instruments TMUX1136 2:1双通道精密模拟开关
Texas Instruments TMUX1136 2:1双通道精密模拟开关是一款互补金属氧化物半导体 (CMOS) 单极双掷 (2:1) 开关，具有两个独立控制的通道。该器件具有1.08V至5.5V的宽工作电源范围，因此可用于从医疗设备到工业系统的各种应用。该器件可在源极引脚 (Sx) 和漏极引脚 (Dx) 上支持从GND到VDD范围的双向模拟和数字信号。所有逻辑输入均具有兼容1.8V逻辑的阈值。当器件在有效电源电压范围内运行时，该阈值可确保TTL和CMOS逻辑电路的兼容性。失效防护逻辑电路允许在电源引脚之前施加控制引脚上的电压，从而保护器件免受潜在的损害。
特性
- 宽电源电压范围：1.08V至5.5V
- 低漏电流：3pA
- 低导通电阻：2Ω
- 低电荷注入：-6pC
- 工作温度范围：-40°C至+125°C
- 1.8V逻辑兼容
- 失效防护逻辑
- 轨到轨运行
- 双向信号路径
- 先断后合开关
- ESD保护HBM：2000V
应用
- 超声波扫描仪
- 患者监护和诊断
- 血糖监测仪
- 光学网络
- 光学检测设备
- 远程无线电单元
- 功率放大器开关
- 数据采集系统
- ATE测试设备
- 工厂自动化和工业控制
- 流量变送器
- 可编程逻辑控制器 (PLC)
- 模拟输入模块
- 声纳接收器
- 电池监测系统

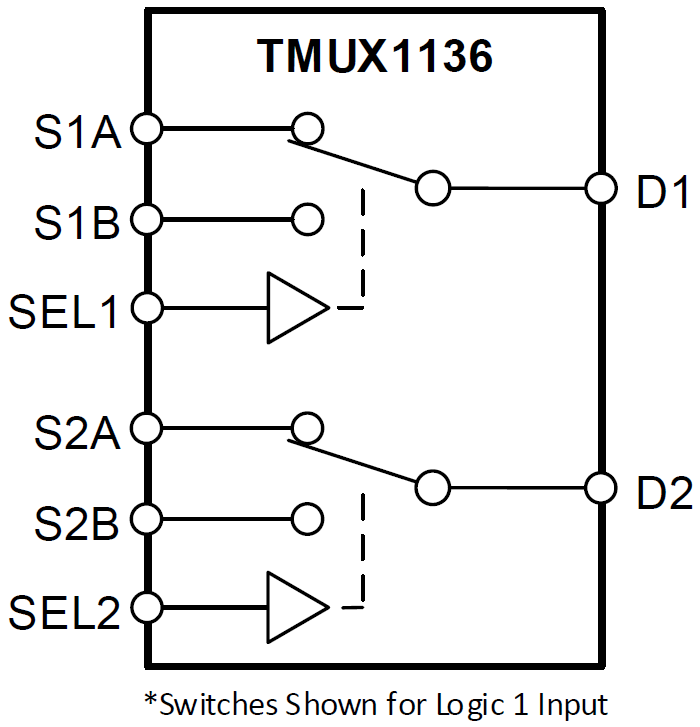

功能框图
发布日期: 2019-07-15
| 更新日期: 2023-09-28
