Texas Instruments TMUX1204 4:1通用模拟多路复用器
Texas Instruments TMUX1204 5V 4:1通用模拟多路复用器采用单电源（1.08V至5.5V），适用于从个人电子设备到楼宇自动化系统等各种应用。TMUX1204具有10nA的低电源电流，可用于便携式应用。
该器件提供具有1.8V逻辑兼容阈值的逻辑输入，确保在有效电源电压范围内工作时兼容TTL和CMOS逻辑。TMUX1204的失效防护逻辑电路允许在向电源引脚施加电压之前在逻辑控制引脚上施加电压，从而保护器件免受潜在的损害。
特性
- 轨到轨运行
- 双向信号路径
- 1.8V逻辑兼容
- 失效防护逻辑
- 低导通电阻：5Ω
- 宽电源电压范围：1.08V至5.5V
- 工作温度范围：−40°C至+125°C
- 低电源电流：10nA
- 转换时间：14ns
- 先断后合开关
- ESD保护HBM：2000V
应用
- 模拟和数字复用或解复用
- 电机驱动器
- 楼宇自动化
- 条形码扫描器
- 模拟输入模块
- 供电
- 烟雾探测器
- 视频监控
- 热成像摄像机
- 电子销售点
- 家用电器
- 消费类音频
应用示例

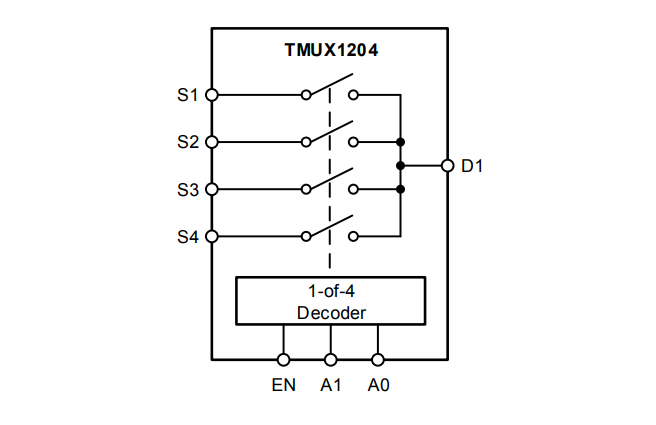

框图
发布日期: 2019-05-21
| 更新日期: 2023-09-21
