Texas Instruments TMUX121双通道2:1模拟开关

Texas Instrument TMUX121双通道2:1模拟开关是一款高性能双向双通道2:1（SPDT）开关，支持差分和单端信号。TMUX121是一款具有断电保护功能的模拟无源开关，当VDD引脚断电时，强制所有I/O引脚进入高阻抗模式。TMUX121的选择引脚和使能引脚与1.8V和3.3V控制电压兼容，因而能够直接与低压处理器的通用I/O（GPIO）相连。此功能以及器件的低导通电阻和低导通电容使 TMUX121成为支持切换各种数字和模拟信号通信协议标准（包括 I3C等高速标准）的绝佳选择。Texas Instruments TMUX121采用小型10引脚UQFN封装，尺寸仅为1.8mm × 1.4mm，非常适合PCB面积有限的情况。

特性

  • 与高速I3C信号兼容
  • 高性能开关特性
    • 带宽 (–3dB)：3.0 GHz
    • RON（典型值）：3Ω
    • CON（典型值）：1.7pF
    • TPD（典型值）：60ps
    • TSWEK（典型值）：2ps
  • 低电流消耗：12µA（典型值）
  • 特殊性能
    • IPOFF 保护可防止断电状态下产生漏电流
    • 1.8V和3.3V兼容的控制输入（SEL、EN）
  • 电源电压：3.3 V
  • 工业温度范围：–40°C至125°C
  • 紧凑型10引脚1.4 mm × 1.8 mm，UQFN封装

应用

  • I3C（SenseWire）
  • I3C和I2C外设开关
  • 服务器
  • 手持终端：智能电话
  • 笔记本电脑
  • 平板电脑：多媒体
  • 电子销售终端
  • 现场仪器仪表
  • 便携式监视器

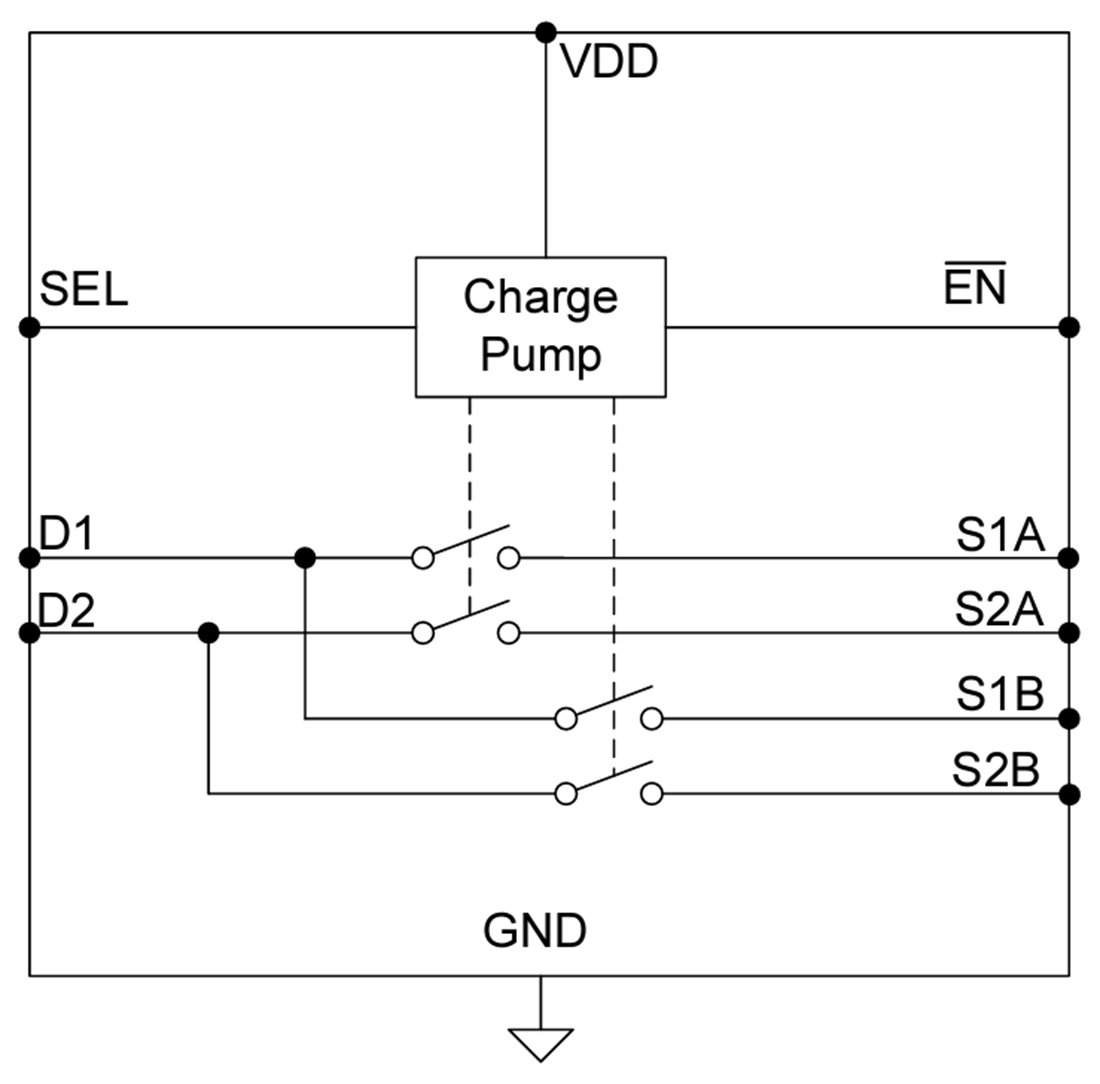

功能框图

框图 - Texas Instruments TMUX121双通道2:1模拟开关
