Texas Instruments TMUX1219 1通道2:1模拟多路复用器

Texas Instruments TMUX1219 1通道2:1模拟多路复用器是一款通用的互补金属氧化物半导体 (CMOS) 单极双掷 (SPDT) 开关。TMUX1219根据SEL引脚的状态切换两个源输入。该器件具有1.08V至5.5V的宽工作电源电压，适用于从个人电子产品到楼宇自动化应用等广泛应用。该器件可在源极引脚 (Sx) 和漏极引脚 (D) 上支持从GND到VDD范围的双向模拟和数字信号。电源电流低至4µA，因此可用于便携式应用。

所有逻辑输入均具有兼容1.8V逻辑的阈值。当器件在有效电源电压范围内运行时，该阈值可确保TTL和CMOS逻辑电路的兼容性。失效防护逻辑电路允许在电源引脚之前施加控制引脚上的电压，从而保护器件免受潜在的损害。

特性

  • 轨到轨运行
  • 双向信号路径
  • 1.8V逻辑兼容
  • 失效防护逻辑
  • 低导通电阻：3Ω
  • 宽电源电压范围：1.08V至5.5V
  • 工作温度范围：−40°C至+125°C
  • 低电源电流：4nA
  • 转换时间：14ns
  • 先断后合开关
  • ESD保护HBM：2000V

应用

  • 模拟和数字开关
  • I2C和SPI总线多路复用
  • 远程无线电单元
  • 条形码扫描器
  • 电机驱动器
  • 楼宇自动化
  • 模拟输入模块
  • 供电
  • 视频监控
  • 电子销售点
  • 家用电器
  • 消费类音频

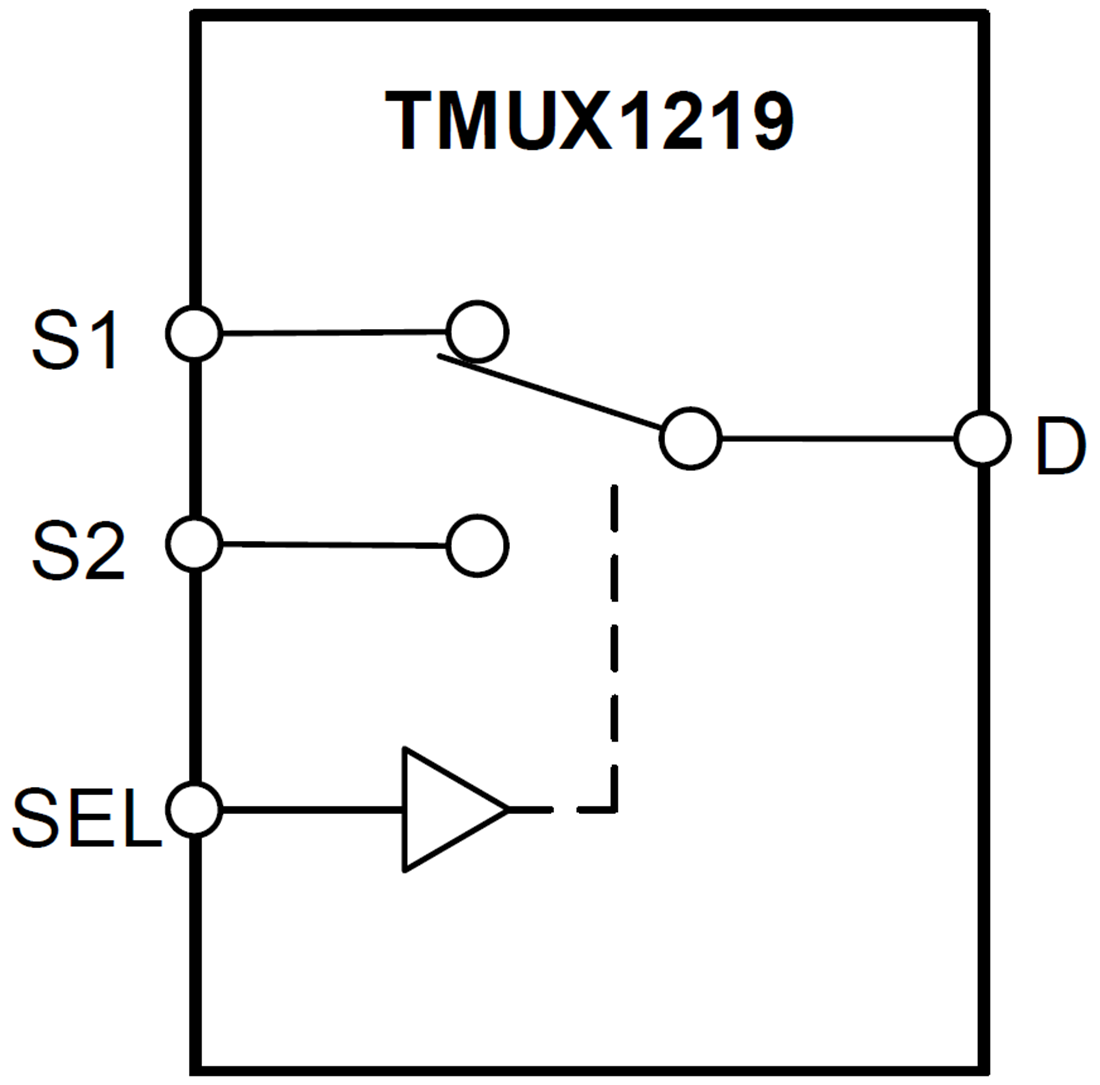

功能框图

框图 - Texas Instruments TMUX1219 1通道2:1模拟多路复用器
