Texas Instruments TMUX1248 2:1 SPDT通用开关

Texas Instruments TMUX1248 2:1 SPDT通用开关在源极引脚 (Sx) 和漏极引脚 (Dx) 上支持从GND到VDD范围的双向模拟和数字信号。选择引脚 (SEL) 的状态控制两个源引脚中哪些连接到漏极引脚。TI TMUX1248的电源电流低至7nA，因此该器件可用于各种手持式或低功耗应用。

该器件提供先断后合开关，通过防止源信号在开关事件时短路，提高了系统的稳健性。先断后合开关可防止两个源引脚同时启用。

所有逻辑输入均具有1.8V逻辑兼容阈值，可搭配低压逻辑信号工作。失效防护逻辑电路允许在电源引脚之前施加控制引脚上的电压或者比电源引脚更高电压（高达5.5V），从而保护TMUX1248免受潜在的损害。

TMUX1248开关支持1.08V至5.5V宽工作电压范围，采用SC70封装。

特性

  • 轨到轨运行
  • 双向信号路径
  • 1.8V逻辑兼容
  • 失效防护逻辑
  • 5.5V控制输入过压容差
  • 低导通电阻：3Ω
  • 宽电源电压范围：1.08V至5.5V
  • 工作温度范围：−40°C至+125°C
  • 低电源电流：7nA
  • 先断后合开关

应用

  • 模拟和数字开关
  • I2C和SPI总线多路复用
  • 机架式服务器
  • 网络接口卡 (NIC)
  • 条形码扫描器
  • 楼宇自动化
  • 模拟输入模块
  • 电机驱动器
  • 视频监控
  • 电子销售点
  • 台式电脑
  • 家用电器

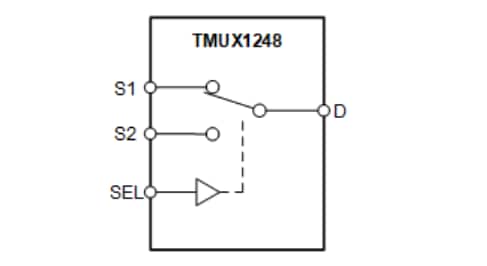

框图

框图 - Texas Instruments TMUX1248 2:1 SPDT通用开关

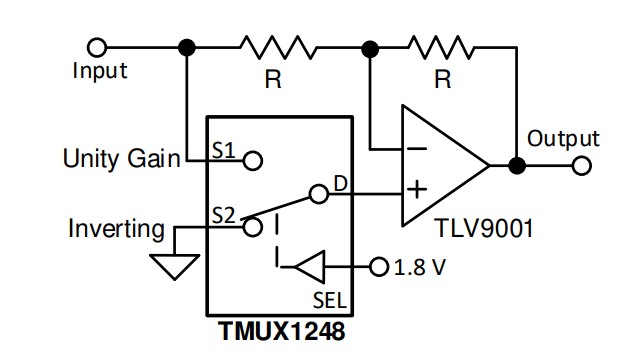

应用实例

应用电路图 - Texas Instruments TMUX1248 2:1 SPDT通用开关
发布日期: 2021-07-13 | 更新日期: 2022-03-11
