Texas Instruments TMUX131 3:1 2通道多路复用器

Texas Instruments TMUX131 3:1 2通道多路复用器是一款高性能双向2通道3:1多路复用器，支持差分和单端信号。TMUX131是一款模拟无源多路复用器，具有断电保护功能，当VDD 引脚断电时，强制I/O引脚进入高阻抗模式。TMUX131的选择引脚与1.8V和3.3V控制逻辑兼容。这一功能使其能够直接与低电压处理器的通用I/O（GPIO）相连。凭借这一特性以及该器件的低导通电阻和低导通电容，TMUX131成为支持切换各种模拟信号和数字通信协议标准（包括I3C等高速标准）的出色器件。Texas Instruments TMUX131采用小型12引脚VQFN封装，尺寸仅为1.8mm×1.8mm，在PCB面积有限的情况下非常实用。

特性

  • 与高速I3C信号兼容
  • VDD 范围：2.5V至4.3V
  • 高性能开关特性
    • 带宽（–3dB）：6.5GHz
    • RON ：5.5Ω（典型值）
    • CON ：1.3pF（典型值）
  • 特殊性能
    • IOFF 保护可防止在断电状态 (VDD = 0V) 下产生漏电流
    • 1.8V兼容控制输入（SEL）
    • 所有I/O引脚上的过压容限（OVT）高达5.5V，而且无需使用外部元件
  • 电流消耗：28µA（典型值）
  • 逻辑引脚上集成下拉电阻器
  • ESD性能
    • 2kV人体放电模型（A114B，II类）
    • 1 kV 充电器件模型(C101)
  • 12引脚VQFN封装（1.8mm×1.8mm，间距为0.5mm）

应用

  • I3C (SenseWire)
  • I3C和I2C外设开关
  • 服务器
  • 手持终端：智能电话
  • 笔记本电脑
  • 平板电脑：多媒体
  • 电子销售终端
  • 现场仪器仪表
  • 便携式监视器

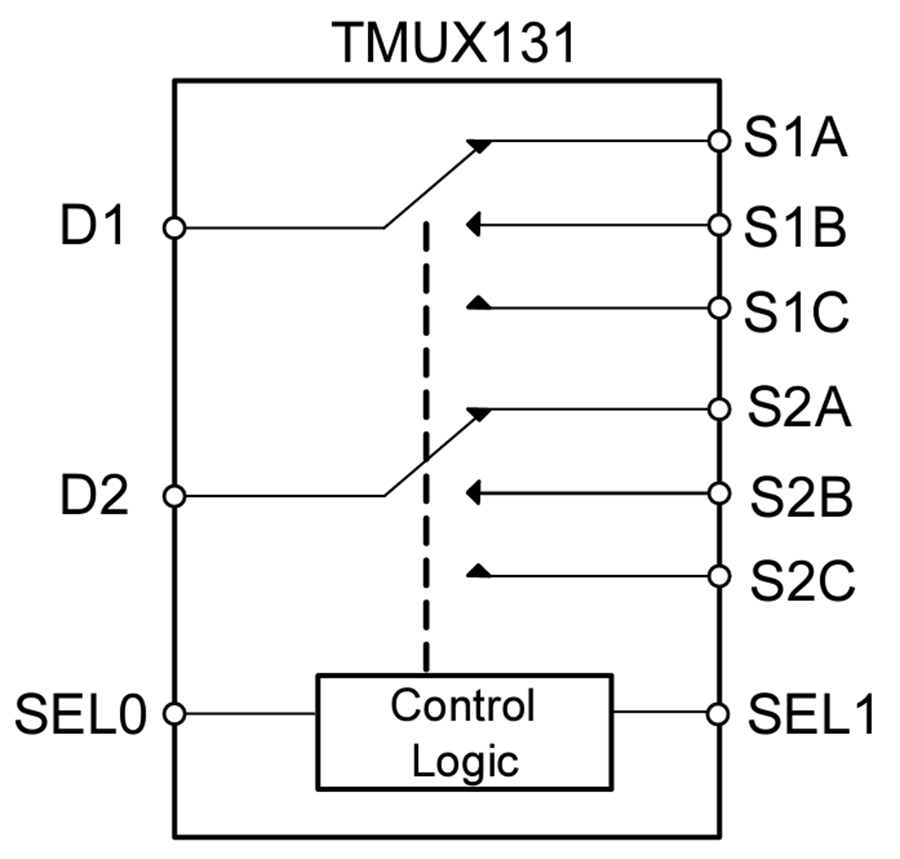

功能框图

框图 - Texas Instruments TMUX131 3:1 2通道多路复用器
