Texas Instruments TMUX1511 1:1 SPST 4通道模拟开关

Texas Instruments TMUX1511 1:1 SPST 4通道模拟开关是一款互补金属氧化物半导体 (CMOS) 开关。TMUX1511提供1:1 SPST开关配置，具有4个独立控制的通道。该器件具有1.5V至5.5V的宽工作电源范围，因此可用于各种应用，从服务器和通信设备到工业应用。该器件可在源极 (Sx) 和漏极 (Dx) 引脚上支持双向模拟和数字信号，并且可以传递高于电源的信号（高达VDD x 2），最大输入/输出电压为5.5V。

TMUX1511的信号路径上高达3.6V的关断保护可在移除电源电压 (VDD = 0V) 时提供隔离。如果没有这种保护功能，开关可通过内部ESD二极管为电源轨反向供电，潜在损害系统。失效防护逻辑电路允许在电源引脚之前施加逻辑控制引脚上的电压，从而保护器件免受潜在的损害。所有逻辑控制输入均具有兼容1.8V逻辑的阈值。当器件在有效电源电压范围内运行时，该阈值可确保TTL和CMOS逻辑电路的兼容性。

特性

  • 宽电源电压范围：1.5V至5.5V
  • 低导通电容：3.3pF
  • 低导通电阻：2Ω
  • 高带宽：3GHz
  • 工作温度范围：−40°C至+125°C
  • 1.8V逻辑兼容
  • 支持超出电源的输入电压
  • 逻辑引脚上集成下拉电阻器
  • 双向信号路径
  • 失效防护逻辑
  • 断电保护高达3.6V
    • 引脚分配兼容SN74CBTLV3126
    • 引脚分配SN74CBTLV3125（逻辑型号）

应用

  • 服务器
  • 有线网络
  • 无线基础设施
  • 数据中心交换机和路由器
  • 个人电脑/笔记本电脑
  • 楼宇自动化
  • ePOS
  • 电机驱动器
  • 家用电器
  • 电池供电设备
  • JTAG隔离
  • SPI隔离

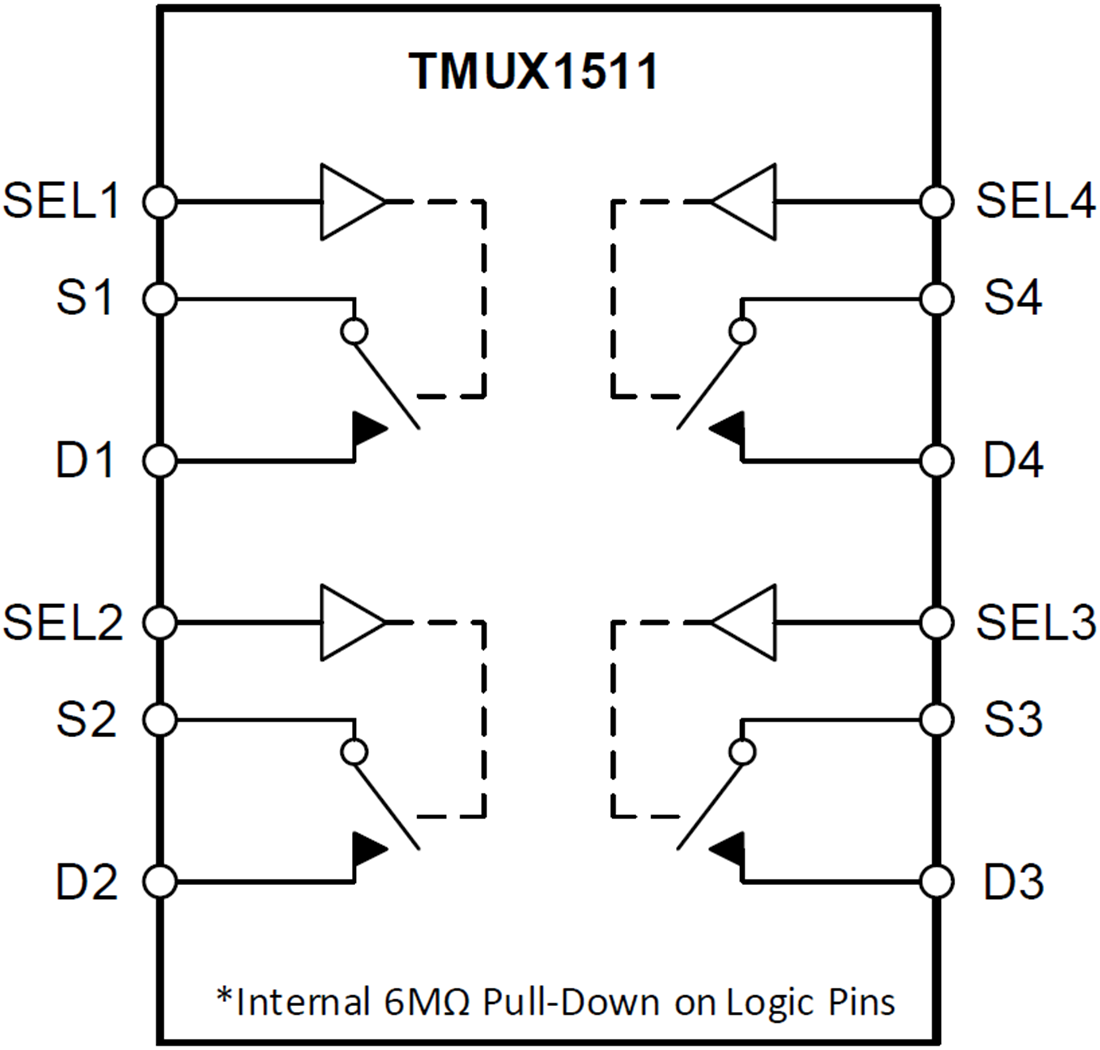

功能框图

框图 - Texas Instruments TMUX1511 1:1 SPST 4通道模拟开关
发布日期: 2019-03-15 | 更新日期: 2023-08-04
