Texas Instruments TMUX1575 2:1 SPDT断电保护开关
Texas Instruments TMUX1575 2:1 SPDT断电保护开关是一款采用4通道2:1 (SPDT) 配置的互补金属氧化物半导体 (CMOS) 开关。此器件的体积小巧，工作电源电压为1.08V至3.6V，可用于从服务器和通信设备到个人电子设备的广泛应用。此器件可在源极（SxA、SxB）和漏极 (Dx) 引脚上支持双向模拟和数字信号，并且能够传递最高VDD x2的信号，最大输入/输出电压为3.6V。
Texas Instruments TMUX1575信号路径上的断电保护功能可在移除电源电压（VDD =0V）时提供隔离。如果没有该保护功能，开关可通过内部ESD二极管为电源轨进行反向供电，从而对系统造成潜在损坏。
失效防护逻辑电路允许在电源引脚上施加电压之前，先在逻辑控制引脚上施加电压，从而保护器件免受潜在的损害。所有控制输入都具有兼容1.2V逻辑的阈值，因此无需外部逻辑转换。逻辑引脚上带有集成下拉电阻器，无需外部组件，可减小系统尺寸、降低系统成本。
特性
- 宽电源电压范围：1.08V至3.6V
- 低导通电容：5pF
- 高带宽：1.8GHz
- 工作温度范围：-40°C至+125°C
- 1.2V逻辑兼容
- 支持超出电源的输入电压
- 逻辑引脚上集成下拉电阻器
- 双向信号路径
- 失效防护逻辑
- 断电保护
应用
- 闪存共享
- JTAG多路复用
- SPI多路复用
- eMMC多路复用
- 智能手表
- 智能跟踪器
- 手机
- 个人电脑和笔记本电脑
- 网络接口卡 (NIC)
- 服务器
- 数据中心交换机和路由器
- 无线基础设施
- 楼宇自动化
- ePOS

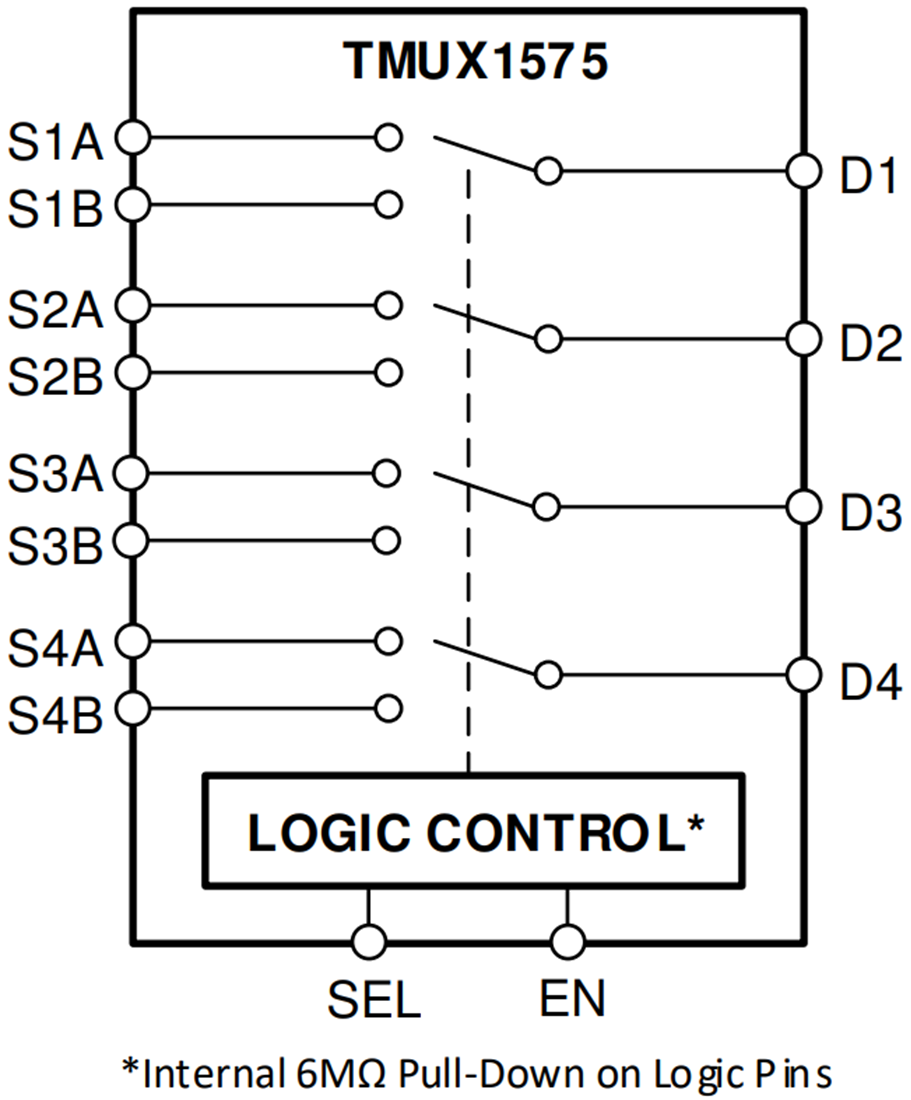

功能框图
相关开发工具
Texas Instruments TMUX1575EVM开关评估模块 (EVM)
支持评估TMUX1575器件，采用16引脚WSCP (YCJ) 封装。
发布日期: 2020-10-27
| 更新日期: 2024-09-10
